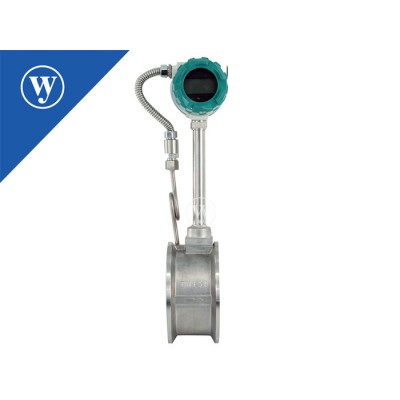

| 輸出信號 | 脈沖頻率，4-20mA |
|---|---|
| 通訊 | RS485，HART，無線4G |
| 供電 | DC12V-24V，3.6V鋰電池 |
| 可選功能 | 抗震型，寬量程、防腐衛生型 |
| 測量范圍 | 0-10000m3/h |
| 產地 | 山東威海 |
| 工作溫度 | 0~350℃ |
| 工作壓力 | 1.6MPa |
| 公稱通徑 | DN15~DN300 |
| 精度等級 | 0.5級，1.0級，1.5級 |
| 類型 | 渦街流量計 |
| 適用介質 | 蒸汽,液體,氣體 |
| 品牌 | 威源 |
| 型號 | LUGB-LUB |
| 加工定制 | 是 |
威海威源儀表有限公司竭誠為您提供各種優質測控儀表產品，具備自主研發能力，現貨供應，您所需要的測控儀表，我們都能為您提供完善的解決方案。
董經理：0631-5751816 13255666671 24小時技術支持電話：18663157376
來電即是朋友，咨詢必有收獲，售前專業，售后及時，我們用心，讓您安心。
我公司在傳統渦街流量計的基礎上，勇于創新，不斷優化，流量計全部使用數字化電路處理技術，采用雙片TI處理器，對信號自動進行頻譜分析、抗震處理，自適應不同介質，告別多種撥碼開關設定，同時設計獨立的電源模塊，極大的提高了抗干擾能力。對于核心元件--傳感器，我們采用全密封結構和獨特的封裝工藝，以及隔熱處理與多級防潮處理，徹底對外界干擾進行屏蔽，使傳感器的壽命比常規工藝的增加了2-3倍。經過創新優化，我司生產的全系列渦街流量計，性能上遠高于市場同類產品，其量程比可達1:20和1:30。
一、簡介
LU系列渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計，并可作為流量變送器應用于自動化控制系統中。

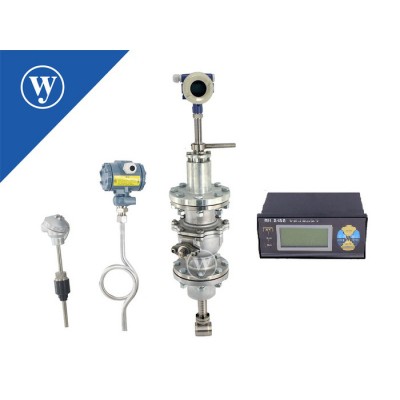

該儀表采用先進的設計理念，信號處理全部采用數字頻譜分析技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器全密封封裝技術和防護措施，保證了產品的可靠性。產品有基本型和溫壓一體型兩種型式，基本型測量單一的流量信號；溫壓一體型可同時實現溫度、壓力、流量的測量。每種型式都有整體、分體、插入式結構，以適應不同的安裝環境
二、工作原理
渦街流量計的基本原理是卡門渦街原理，即“渦街漩渦分離頻率與流速成正比”。流量計流通本體直徑與儀表的公稱口徑基本相同。如圖一所示，流通本體內插入有一個近似為等腰三角形的柱體，柱體的軸線與被測介質流動方向垂直，底面迎向流體。當被測介質流過柱體時，在柱體兩側交替產生漩渦，漩渦不斷產生和分離，在柱體下游便形成了交錯排列的兩列漩渦，即“渦街”。理論分析和實驗已證明，漩渦分離的頻率與柱側介質流速成正比。
f=StV/d
式中:
ｆ── 柱體側漩渦分離的頻率(Ｈｚ)
Ｖ── 柱側流速(ｍ/ｓ)
ｄ── 柱體迎流面寬度(ｍ)
Ｓt──斯特勞哈爾數，是一個取決于柱體斷面形狀而與流體性質和流速大小基本無關的常數。
三、主要技術指標
| 測量介質 | 液體、氣體、蒸汽（單相介質或可以認為是單相的介質） | |
| 介質溫度(℃) | -40～+350； 350～450（電容式，協議訂貨） | |
| 公稱壓力 | 1.6MPa 2.5MPa 4.0MPa ≥4.0MPa的規格協議訂貨 | |
| 允許振動加速度 | 電容式傳感器:1.0-2.0g 壓電式傳感器：≤0.2g | |
| 準確度等級 | 0.5級 1.0級 1.5級 2.5級 | |
| 量程比 | 8:1 10:1 15:1 30:1(特殊定制) | |
| 流速范圍 | 液體：0.3-7.0m/s 氣體：3-70.0m/s | |
| 規格 | 滿管式 | DN15-DN300 |
| 插入式 | DN200-DN2000（超過DN1200可特殊訂貨） | |
| 本體材質 | 1Cr18Ni9Ti，其他材質協議訂貨 | |
| 雷 諾 數 | 正常2×104-7×106 擴展5×103-7×106 | |
| 阻力系數 | Cd≤2.6 | |
| 防護等級 | 普通型：IP65 潛水型：IP68 | |
| 防爆等級 | 本安防爆型：EXiaⅡCT6 隔爆型：ExdⅡCT6 | |
| 環境條件 | 環境溫度 | -40℃~+65℃ |
| 相對濕度 | ≤90% | |
| 大氣壓力 | 86-106kPa | |
| 供電電源 | 12VDC-24VDC 電池供電3.6V | |
| 輸出信號 | 脈沖信號2-3000Hz 低電平≤1V 高電平≥5V | |
| 二線制4-20mA信號 防爆型負載≤300Ω 非防爆型負載≤500Ω | ||
| 通訊 | RS485,HART | |
表一：滿管式渦街流量計工況參考流量范圍
| 口徑 (mm) | 儀表系數K參考值 1/m3 | 液體 | 氣體 | ||||
| 標準流量 | 擴展流量 | 標準流量 頻率 | 標準流量 | 擴展流量 | 標準流量 頻率 | ||
| (m3/h) | (m3/h) | (Hz) | (m3/h) | (m3/h) | (Hz) | ||
| 15 | 338600 | 0.3-2.4 | 0.2-3.5 | 28-226 | 3.5-28 | 2.6-38 | 330-2630 |
| 20 | 153150 | 0.6-4.8 | 0.28-6 | 25-190 | 6.5-54 | 4.5-67 | 218~1982 |
| 25 | 75720 | 1-10 | 0.6-10 | 21-210 | 9-81 | 6-105 | 189-1700 |
| 32 | 32210 | 1.5-15 | 0.9-18 | 13-130 | 14-140 | 10-190 | 125-1250 |
| 40 | 18103 | 2.8-30 | 1.5-32 | 14-152 | 23-230 | 15-270 | 115-1150 |
| 50 | 9180 | 3.5-45 | 2.4-50 | 9-114 | 35-350 | 20-420 | 89-890 |
| 65 | 3960 | 4.5-70 | 3.5-82 | 5-80 | 55-550 | 32-750 | 60-600 |
| 80 | 2230 | 6.5-105 | 5.2-128 | 4-65 | 80-800 | 40-1100 | 50-500 |
| 100 | 1202 | 10-150 | 7-200 | 3.3-50 | 115-1150 | 70-1700 | 39-390 |
| 125 | 590 | 16-250 | 11-300 | 2.6-41 | 200-2000 | 120-2700 | 33-330 |
| 150 | 341 | 24-360 | 16-440 | 2.3-34 | 280-2800 | 180-4000 | 27-270 |
| 200 | 141 | 46-700 | 28.5-800 | 1.8-27.4 | 510-5100 | 320-6800 | 20-200 |
| 250 | 72 | 72-1100 | 50-1220 | 1.4-22 | 850-8500 | 600-12000 | 17-150 |
| 300 | 42 | 98-1500 | 70-1800 | 1.1-17.5 | 1300-13000 | 900-18000 | 15-134 |
表二：插入式渦街流量計工況參考流量范圍
| 口徑 (mm) | 儀表系數K參考值 1/m3 | 液體 | 氣體 | ||||
| 標準流量 | 擴展流量 | 標準流量 頻率 | 標準流量 | 擴展流量 | 標準流量 頻率 | ||
| (m3/h) | (m3/h) | (Hz) | (m3/h) | (m3/h) | (Hz) | ||
| 200 | 396 | 46-700 | 29-800 | 5-77 | 670-6700 | 350-7000 | 74-740 |
| 300 | 189 | 100-1400 | 75-1700 | 5.2-73 | 1500-14000 | 900-18000 | 79-790 |
| 400 | 110 | 180-2400 | 130-2700 | 5.5-73 | 2700-27000 | 1500-30000 | 82-820 |
| 500 | 72 | 280-3600 | 210-4200 | 5.6-72 | 4200-42000 | 2400-48000 | 84-840 |
| 600 | 49 | 400-6000 | 300-6500 | 5.5-82 | 6100-61000 | 3300-66000 | 83-830 |
| 700 | 37 | 550-8200 | 420-9000 | 5.6-84 | 8300-83000 | 4500-90000 | 84-840 |
| 800 | 27 | 720-10800 | 550-12000 | 5.5-81 | 10800-108000 | 5800-117000 | 81-810 |
| 1000 | 17 | 1130-15000 | 850-17000 | 5.3-71 | 17000-160000 | 10700-170000 | 81-755 |
| 1200 | 12 | 1680-20000 | 1300-25000 | 5.6-67 | 24400-220000 | 14000-250000 | 81-733 |
| 1500 | 8 | 2700-30000 | 2100-40000 | 6-67 | 38200-350000 | 23400-380000 | 85-777 |
四、儀表的外形尺寸
表三 儀表外形參考尺寸（壓力等級PN16）
| 管徑 | A | B | C | D | E | F | H | ||
| 低溫 | 高溫 | 低溫 | 高溫 | ||||||
| DN15 | 54 | 92 | 315 | 395 | 425 | 175 | 320 | 400 | 430 |
| DN20 | 54 | 92 | 315 | 395 | 425 | 175 | 325 | 405 | 435 |
| DN25 | 54 | 68（92） | 315 | 395 | 425 | 175 | 330 | 410 | 440 |
| DN32 | 68（54） | 80（68） | 330 | 410 | 440 | 175 | 350 | 430 | 460 |
| DN40 | 78 | 82 | 340 | 420 | 450 | 160 | 360 | 440 | 470 |
| DN50 | 89 | 84 | 345 | 425 | 455 | 160 | 375 | 455 | 485 |
| DN65 | 105 | 84 | 365 | 445 | 475 | 160 | 395 | 475 | 505 |
| DN80 | 119 | 84 | 380 | 460 | 490 | 180 | 410 | 490 | 520 |
| DN100 | 139 | 91 | 400 | 480 | 510 | 180 | 430 | 510 | 540 |
| DN125 | 167 | 92 | 430 | 510 | 540 | 180 | 460 | 540 | 570 |
| DN150 | 193 | 96 | 455 | 535 | 565 | 180 | 500 | 580 | 610 |
| DN200 | 247 | 101 | 505 | 585 | 615 | 200 | 550 | 630 | 660 |
| DN250 | 299 | 114 | 560 | 640 | 670 | 220 | 620 | 700 | 730 |
| DN300 | 349 | 130 | 610 | 690 | 720 | 240 | 670 | 750 | 780 |
六、渦街流量計型號代碼（執行《JB∕T 9249-2015 渦街流量計》標準）
| 代 碼 | 含 義 | |||||||
| LU |
| 渦街流量計 | ||||||
| 檢測方式 | B |
| 應力式傳感器 | |||||
| E |
| 電容式傳感器 | ||||||
| Y |
| 感應式傳感器 | ||||||
| 連接形式 |
| 1 | 滿管式 | 法蘭連接式 | ||||
| 2 | 滿管式 | 法蘭卡裝式 | ||||||
| 3 | 不帶球閥 | 簡易插入式 | ||||||
| 4 | 帶球閥可不停流維護 | 球閥插入式 | ||||||
| 5 |
| 特殊定制 | ||||||
| 測量介質 |
| 2 |
| 液體 | ||||
| 3 |
| 氣體 | ||||||
| 4 |
| 蒸汽 | ||||||
| 公稱通徑 |
| 15-300 |
| DN15-DN300（滿管式） | ||||
| 200-2000 |
| DN200-DN2000（插入式） | ||||||
| 使用環境 |
| P |
| 普通型 | ||||
| B |
| 本安防爆 | ||||||
| G |
| 隔爆 | ||||||
| 輸出信號 | 本項可復選 | 1 |
| 三線制脈沖輸出 | ||||
| 2 |
| 兩線制4-20mA輸出 | ||||||
| 3 |
| 兩線制4-20mA 溫度壓力補償 | ||||||
| 4 |
| 兩線制4-20mA 單獨溫度補償 | ||||||
| 5 |
| 兩線制4-20mA 單獨壓力補償 | ||||||
| 6 |
| 兩線制4-20mA+HART協議 | ||||||
| 7 |
| 兩線制4-20mA 溫壓補償+RS485 | ||||||
| 8 |
| 電池供電（就地顯示無輸出） | ||||||
| 9 |
| RS485 | ||||||
| W |
| 遠程無線信號（2G、4G） | ||||||
| Z |
| 抗振型4-20mA+脈沖+HART | ||||||
|
| 無 | 一體式 | ||||||
| F | 分體式 | |||||||
| Q | 潛水型 | |||||||
