標準	國標
材質	碳鋼
工作溫度	高溫
流動方向	雙向
驅動方式	電磁,自力式,蒸汽,伺服,水力控制,手動,氣動,脈沖,腳踏,電動
適用介質	各種高腐蝕化學介質
形態	隔膜式
用途	出風口,調節,調壓,減壓閥,截止,節流,流量控制,溫控,儀表
壓力環境	高壓
品牌	高達
型號	ZJHP

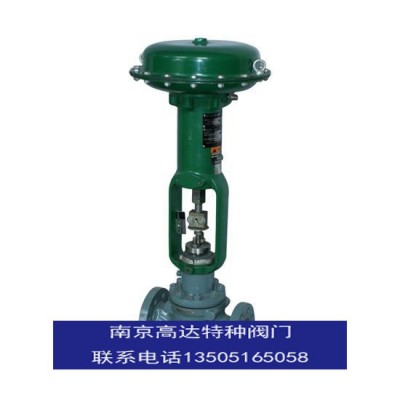

調節閥又名控制閥，通過接受調節控制單元輸出的控制信號， 調節閥 借助動力操作去改變流體流量。調節閥一般由執行機構和閥門組成。如果按其所配執行機構使用的動力，調節閥可以分為氣動調節閥、電動調節閥、液動調節閥三種，另外，按其功能和特性分，線性特性，等百分比特性及拋物線特性三種。 閥體類型 調節閥的閥體種類很多，常用的閥體種類有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式、球形等。 在具體選擇時，可做如下考慮： (1)閥芯形狀結構 主要根據所選擇的流量特性和不平衡力等因素考慮。 (2)耐磨損性 當流體介質是含有高濃度磨損性顆粒的懸浮液時，閥的內部材料要堅硬。 (3)耐腐蝕性 由于介質具有腐蝕性，盡量選擇結構簡單閥門。 (4)介質的溫度、壓力 當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門，當溫度≥250℃時應加散熱器。 (5)防止閃蒸和空化 閃蒸和空化只產生在液體介質。在實際生產過程中，閃蒸和空化會形成振動和噪聲，縮短閥門的使用壽命，因此在選擇閥門時應防止閥門產生閃蒸和空化。 調節閥執行機構 為了使調節閥正常工作，配用的執行機構要能產生足夠的輸出力

來保證高度密封和閥門的開啟。 對于雙作用的氣動、液動、電動執行機構，一般都沒有復位彈簧。作用力的大小與它的運行方向無關，因此，選擇執行機構的關鍵在于弄清最大的輸出力和電機的轉動力矩。對于單作用的氣動執行機構，輸出力與閥門的開度有關，調節閥上的出現的力也將影響運動特性，因此要求在整個調節閥的開度范圍建立力平衡。 對執行機構輸出力確定后，根據工藝使用環境要求，選擇相應的執行機構。對于現場有防爆要求時，應選用氣動執行機構。從節能方面考慮，應盡量選用電動執行機構。若調節精度高，可選擇液動執行機構。如發電廠透明機的速度調節、煉油廠的催化裝置反應器的溫度調節控制等。 調節閥的作用方式只是在選用氣動執行機構時才有，其作用方式通過執行機構正反作用和閥門的正反作用組合形成。組合形式有4種即正正（氣關型）、正反（氣開型）、反正（氣開型）、反反（氣關型），通過這四種組合形成的調節閥作用方式有氣開和氣關兩種。

對于調節閥作用方式的選擇，主要從三方面考慮：a）工藝生產安全；b）介質的特性；c）保證產品質量，經濟損失最小。

調節閥正常運行后要進行維護和保養。調節閥作為自動化控制系統的一部分，其維護應與自動化儀表和其他設備同時進行。

調節閥的維護與一般儀表的維護類似，可分為被動性維護、預防性維護和預見性維護。被動性維護是當調節閥等設備出現故障時才進行維護的一種維護方法。由于設備發生故障才維護，因此常常造成生產過程停車，嚴重時甚至出現設備損壞或人員傷亡等。被動性維護是生產過程所不希望的維護，預防性維護是根據過去的運行經驗，按時間進行維護的一種維護方法。例如，常用的定期維護就是預防性維護，它根據不同設備的運行情況制定相應的維護時間表，在設備還沒有出現故障時就進行維護。由于故障沒有發生就進行維護，因此，可大大降低故障發生概率。但這種維護方法并沒有將當前使用的該調節閥實際情況進行分析，常常對還可以使用一定時間的調節閥進行拆裝和檢查，浪費了時間和資源。預見性維護從當前使用的調節閥數據分析出發，預見該調節閥的狀態，從而使調節閥得到最大限度的利用。

調節閥的日常維護

一、 調節閥日常維護工作內容

調節閥日常維護工作內容分為巡回檢查和定期維護兩部分，巡回檢查工作內容如下。

1、向當班工藝操作人員了解調節閥的運行情況。

2、查看調節閥和有關附件的供給能源(氣源、液壓油或電源)

3、檢查液壓油系統運行情況。

4、檢查調節閥的各靜、動密封點有無泄漏。

5、檢查調節閥連接管線和接頭有無松動或腐蝕。

6、檢查調節閥有無異常聲音和較大振動，檢查供給情況。

7、檢查調節閥的動作是否靈活，在控制信號變化時是否及時變化

8、偵聽閥芯、閥座有無異常振動或雜音。

9、發現問題及時聯系處理。

10、做好巡回檢查的記錄，并歸檔。

定期維護工作內容如下：

1、定期對調節閥外部進行清潔工作。

2、定期對調節閥填料函和其他密封部件進行調整，必要時應更換密封部件，保持靜、動密封點的密封性。

3、定期對需潤滑的部件添加潤滑油。

4、定期對氣源或液壓過濾系統進行排污和清潔工作。

5、定期檢查各連接點的連接情況，腐蝕情況，必要時應更換連接件。

二、 調節閥的定期校驗

調節閥預見性維護工作尚未開展的單位，應對調節閥進行定期校驗。定期校驗工作是預防性維護工作。

根據不同工藝生產過程，調節閥的定期校驗應有不同的校驗周期。可結合制造商提供的資料確定各調節閥定期校驗的周期。通常可在工藝生產過程進行大修的同時進行。一些調節閥應用在高壓、高壓降或腐蝕性較強的場合時，檢驗周期要縮短。

檢驗的內容主要是調節閥靜態性能測試，必要時可增加相應的測試項目，例如調節閥流量特性的測試等。定期校驗需要有關測試設備和儀器，還需要有更換的部件，因此，通常可委托制造廠商完成。

三、 調節閥的維修

調節閥維修分應急維修、定期維修和預見性維修。應急維修是調節閥出現故障，不能滿足工藝操作要求時的維修。定期維修通常包括日常維修和與工藝停車大修同時進行的維修。預見性維修是根據預見性維護的分析結果，有針對性地對有關調節閥部件的維修。應急維修是調節閥發生故障后的維修，定期維修和預見性維修是調節閥發生故障前的維修。通常，調節閥的日常維修由儀表維修人員進行，與大修同時進行的定期維修由制造技術人員進行。

一）  調節閥日常檢查和保養工作包括下列內容：

1、消除應力。由于安裝或組合不當造成各種應力。例如，高溫介質產生熱應力，安裝時緊．固力不平衡造成應力等。應力的不平衡作用在調節閥上，使調節閥閥桿、導向件變形，不能正確與閥座對中造成泄漏，變差增大等。因此，在日常維修中應進行消除應力的維修工作。

2、清除鐵銹和污物。經常檢查調節閥連接管道內有無鐵銹、焊渣、污物等，發現后應及時清除。因為這些污物會造成調節閥閥芯和閥座的磨損，影響調節閥的正常運行。通常，可在調節閥前加裝過濾網等過濾裝置，并定期清洗。

3、檢查調節閥支撐。調節閥支撐使調節閥的各部件處于不受重力等影響的位置。如果支撐不當會造成調節閥閥桿與閥座不能對中，使變差增大，密封性能下降。因此，應檢查調節閥支撐是否合適。

4、清除氣源、液壓油等供應能源的污物。氣源、液壓源是調節閥運行的能量來源。儀用壓縮空氣、液壓油中所含的雜質會堵塞節流孔和管道，造成故障。因此，定期檢查氣源、液壓油，定期對過濾裝置進行排污十分重要。

5、齒輪傳動裝置的檢查。對手輪機構、電動執行器和液動執行器的齒輪傳動裝置應定期檢查，添加潤滑劑，防止咬卡現象發生。應檢查制動和限位裝置是否靈活好用。

6、填料函檢查。應檢查填料的磨損情況和壓緊力，定期更換填料函，保證填料能夠在起到密封的同時，減少其摩擦力的影口向。對無油潤滑的填料函不應添加潤滑油。

7、安全運行的檢查。對在爆炸性危險場所使用的調節閥和有關附件應檢查其安全運行情況例如，密封蓋是否擰緊，安全柵的運行情況，電源供應情況等，保證調節閥及有關附件能夠安全運行。

8、運輸和保管。調節閥在運輸和保管期間，應用專用支架固定，防止松動；安裝在調節閥上的有關附件，如閥門定位器、手輪機構等應牢固，應防止與調節閥連接的反饋桿等部件受到外力損傷；各連接接口應用塑料膜封套，防止外物侵入；調節閥的連接口可用配套法蘭和盲板密封，也可采用黏性紙密封，防止外物侵入。運輸時應 加裝牢固的木箱，并采取防風沙、雨水和粉塵等惡劣運輸環境條件的影響。運輸和保管的環境條件應滿足產品說明書要求。

二） 調節閥和附件日常維修的主要內容如下：

1、氣動執行機構膜片的更換。氣動薄膜執行機構的膜片在運行過程中受到伸縮，因此，容易疲勞損壞。更換時應采用同規格的橡膠膜片，固緊時應使膜片受力均勻，防止泄漏和壓壞膜片。

2、 研磨。閥芯與閥座之間在運行一定時間后造成泄漏，汽缸的活塞與缸體之間也會造成內部泄漏，這時應進行研磨。可進行手工研磨、機械磨削、鍍層處理和鑲套等方法，研磨用的金剛砂粒度應合適，研磨力應均勻和合適。經研磨后，應進行拋光，并滿足所需光潔度和精度要求，滿足閥芯與閥座的對中要求等，在總裝后需進行密封性測試。

3、填料函更換。。填料函更換時應采用同類型的填料函，更換時應小心將填料勾出，正確拆除填料，防止對閥桿造成損傷。新填料函的安裝應按照說明書要求，切口應錯位，防止閥桿的螺紋對填料的刮傷，填料的壓緊力應均勻和合適，防止造成應力和增大摩擦力。

4、傳動部件的更換。調節閥和附件中的傳動部件如果部分磨損可進行部件更換、修復等。在更換和修復后應保證傳動靈活，傳動間隙盡量小。

5、氣動放大器的清洗。因儀用壓縮空氣內的污物造成氣動放大器的節流孔堵塞時應對節流孔進行清洗，可采用合適的鋼絲進行疏通和清洗。回裝時，放大器膜片應受力均勻，防止造成堵塞或泄漏。可通過調節鋼珠的壓緊力調整放大器增益，防止共振。

調節閥的流量系數Kv，是調節閥的重要參數，它反映調節閥通過流體的能力，也就是調節閥的容量。根據調節閥流量系數Kv的計算，就可以確定選擇調節閥的口徑。為了正確選擇調節閥的口徑，必須正確計算出調節閥的額定流量系數Kv值。調節閥額定流量系數Kv的定義是：在規定條件下，即閥的兩端壓差為10Pa，流體的密度為lg/cm，額定行程時流經調節閥以m/h或t/h的流量數。

1． 一般液體的Kv值計算

a． 非阻塞流

判別式：△P

計算公式：Kv=10QL

式中：FL－壓力恢復系數，見附表

FF－流體臨界壓力比系數，FF=0.96－0.28

PV－閥入口溫度下，介質的飽和蒸汽壓（絕對壓力），kPa

PC－流體熱力學臨界壓力（絕對壓力），kPa

QL－液體流量m/h

ρ－液體密度g/cm

P1－閥前壓力（絕對壓力）kPa

P2－閥后壓力（絕對壓力）kPa

b． 阻塞流

判別式：△P≥FL（P1－FFPV）

計算公式：Kv=10QL

式中：各字符含義及單位同前

2． 氣體的Kv值計算

a． 一般氣體

當P2>0.5P1時

當P2≤0.5P1時

式中：Qg－標準狀態下氣體流量Nm/h

Pm-(P1+P2)/2(P1、P2為絕對壓力）kPa

△P=P1－P2

G －氣體比重（空氣G=1）

t －氣體溫度℃

b．高壓氣體（PN>10MPa）

當P2>0.5P1時

當P2≤0.5P1時

式中：Z-氣體壓縮系數，可查GB/T 2624-81《流量測量節流裝置的設計安裝和使用》

3． 低雷諾數修正（高粘度液體KV值的計算）

液體粘度過高或流速過低時，由于雷諾數下降，改變了流經調節閥流體的流動狀態，在Rev<2300時流體處于低速層流，這樣按原來公式計算出的KV值，誤差較大，必須進行修正。此時計算公式應為：

式中：Φ―粘度修正系數，由Rev查FR－Rev曲線求得；QL－液體流量 m/h

對于單座閥、套筒閥、角閥等只有一個流路的閥

對于雙座閥、蝶閥等具有二個平行流路的閥

式中：Kv′―不考慮粘度修正時計算的流量系

ν ―流體運動粘度mm/s

FR －Rev關系曲線

FR-Rev關系圖

4． 水蒸氣的Kv值的計算

a． 飽和蒸汽

當P2>0.5P1時

當P2≤0.5P1時

式中：G―蒸汽流量kg/h，P1、P2含義及單位同前，K－蒸汽修正系數，部分蒸汽的K值如下：水蒸汽：K=19.4；氨蒸汽：K=25；氟里昂11：K=68.5；甲烷、乙烯蒸汽：K=37；丙烷、丙烯蒸汽：K=41.5；丁烷、異丁烷蒸汽：K=43.5。

b． 過熱水蒸汽

當P2>0.5P1時

當P2≤0.5P1時

式中：△t―水蒸汽過熱度℃，Gs、P1、P2含義及單位同前。

反向使用剖析

調節閥在高壓降的工藝條件下，推薦反向使用。在試車時，調節閥產生強烈振蕩，且發出刺耳的噪聲，試車4h后閥芯就斷裂了。但此并非質量問題，而是由于使用不合理所致。下面就其斷裂原因進行分析。 除了蝶閥和隔膜閥在結構上完全對稱外，所有其他結構的調節閥都是不對稱的。當調節閥改變流動方向時，由于流路的變化會引起)值變化。各類調節閥的正常流向均為使閥芯打開的方向(正向使用)，生產廠也只提供正常流向時的流通能力)值和流量特性。當調節閥反向使用時，既流體沿著使閥芯關閉的方向流動時，調節閥的流通能力會增大。水聯動試車時，模擬工藝條件不可能很快達到正常狀態，調節閥在較長時間內處于小開度狀態下使用，由于不平衡力的作用，會出現嚴重的不穩定。所以調節閥會產生強烈的震蕩并發出刺耳的噪聲，因而導致閥芯很快斷裂。而在正常工藝條件下，調節閥的開度是適中的，即使小開度也是短暫的，所以調節閥可正常安全使用。   調節閥結論 一般情況下，調節閥均不推薦反向使用，只有在高壓差、高粘度、易結焦和含懸浮顆粒介質才推薦反向使用。反向使用時，應避免長期小開度情況下運行，尤其在試車時更應注意。 影響調節閥正常運行的因素及對策 1、前言 在自動化程度較高的化工控制系統，調節閥作為自動調節系統的終端執行裝置，接受控制信號實現對化工流程的調節。它的動作靈敏度直接關系著調節系統的質量。據現場實際統計有70%左右的故障出自調節閥。因此在日常維護中總結分析影響調節閥安全運行的因素及其對策。 2、卡堵 調節閥經常出現的問題是卡堵，常出現在新投運系統和大修投運初期，由于管道內焊渣、鐵銹等在節流口、導向部位造成堵塞使介質流通不暢，或調節閥檢修中填料過緊，造成摩擦力增大，導致小信號不動作大信號動作過頭的現象。 故障處理：可迅速開、關副線或調節閥，讓臟物從副線或調節閥處被介質沖跑。另一辦法用管鉗夾緊閥桿，在外加信號壓力情況下，正反用力旋動閥桿，讓閥芯閃過卡處。若不能則增加氣源壓力增加驅動功率反復上下移動幾次，即可解決問題。如若仍不動作，則需解體處理。 3、泄漏 3.1閥內漏，閥桿長短不適。氣開閥，閥桿太長閥桿向上的（或向下）的距離不夠，造成閥芯和閥座之間有空隙，不能充分接觸，導致關不嚴而內漏。同樣氣關閥閥桿太短，導致閥芯和閥座之間有空隙，不能充分接觸，導致關不嚴而內漏。 解決辦法：應縮短（或延長）調節閥閥桿使調節閥長度合適，使其不再內漏。 3.2填料泄漏。填料裝入填料函以后，經壓蓋對其施加軸向壓力。由于填料的塑性，使其產生徑向力，并與閥桿緊密接觸，但這種接觸是并不是非常均勻的。有些部位接觸的松，有些部位接觸的緊，甚至有些部位沒有接觸上。調節閥在使用過程中，閥桿同填料之間存在著相對運動，這個運動叫軸向運動。在使用過程中，隨著高溫、高壓和滲透性強的流體介質的影響，調節閥填料函也是發生泄漏現象較多的部位。造成填料泄漏的主要原因是界面泄漏，對于紡織填料還會出現滲漏（壓力介質沿著填料纖維之間的微小縫隙向外泄漏）。閥桿與填料間的界面泄漏是由于填料接觸壓力的逐漸衰減，填料自身老化等原因引起的，這時壓力介質就會沿著填料與閥桿之間的接觸間隙向外泄漏。 解決對策：為使填料裝入方便，在填料函頂端倒角，在填料函底部放置耐沖蝕的間隙較小的金屬保護環（與填料的接觸面不能為斜面），以防止填料被介質壓力推出。填料函各部與填料接觸部分的金屬表面要精加工，以提高表面光潔度，減少填料磨損。填料選用柔性石墨，因其具有氣密性好，摩擦力小，長期使用后變化小，磨損的燒損小，維修容易，壓蓋螺栓重新擰緊后摩擦力不發生變化，耐壓性和耐熱性良好，不受內部介質的侵蝕，與閥桿和填料函內部接觸的金屬不發生點蝕或腐蝕。這樣，有效地保護了閥桿填料函的密封，保證了填料的密封的可靠性和長期性。 3.3閥芯、閥座變形泄漏。芯、閥座泄漏的主要原因是由于調節閥生產過程中的鑄造或鍛造缺陷可導致腐蝕的加強。而腐蝕介質的通過，流體介質的沖刷也可造成調節閥的泄漏。腐蝕主要以侵蝕或氣蝕的形式存在。當腐蝕性介質在通過調節閥時，便會產生對閥芯、閥座材料的侵蝕和沖擊使閥芯、閥座成橢圓形或其他形狀，隨著時間的推移，導致閥芯、閥座不配套，存在間隙，關不嚴發生泄漏。 解決方法：關鍵把好閥芯、閥座的材質的選型關、質量關。選擇耐腐蝕材料，對麻點、沙眼等缺陷的產品堅決剔除。若閥芯、閥座變形不太嚴重，可經過細砂紙研磨，消除痕跡，提高密封光潔度，以提高密封性能。若損壞嚴重，則應重新更換新閥。 4、振蕩 調節閥的彈簧剛度不足，調節閥輸出信號不穩定而急劇變動易引起調節閥振蕩。還有說選閥的頻率與系統頻率相同或管道、基座劇烈振動，使調節閥隨之振動。選型不當，調節閥工作在小開度存在著急劇的流阻、流速、壓力的變化，當超過閥剛度，穩定性變差，嚴重時產生振蕩。 解決對策：由于產生振蕩的原因是多方面的，因此具體問題具體分析。對振動輕微的振動，可增加剛度來消除。如選用大剛度彈簧，改用活塞執行結構。管道、基座劇烈震動通過增加支撐消除振動干擾；選閥的頻率與系統頻率相同，則更換不同結構的閥；工作在小開度造成的振蕩，則是選型不當流通能力C值選大，必須重新選型流通能力C值較小的或采用分程控制或子母閥以克服調節閥工作在小開度。 5、閥門定位器故障 5.1普通定位器采用機械式力平衡原理工作，即噴嘴擋板技術，主要存在以下故障類型： 1）因采用機械式力平衡原理工作，其可動部件較多，容易受溫度，振動的影響，造成調節閥的波動； 2）采用噴嘴擋板技術，由于噴嘴孔很小，易被灰塵或不干凈的氣源堵住，是定位器不能正常工作； 3）采用力的平衡原理，彈簧的彈性系數在惡劣現場下發生改變，造成調節閥非線性導致控制質量下降。 5.2智能定位器由微處理器（cpu）、A/D,D/A轉換器及等部件組成，其工作原理與普通定位器截然不同。給定值和實際值的比較純是電動信號，不再是力平衡。因此能夠克服常規定位器的力平衡的缺點。但在用于緊急停車場合時，如緊急切斷閥、緊急放空閥等。這些閥門要求靜止在某一位置，只有緊急情況出現時，才需要可靠地動作。長時間停留在某一位置容易使電氣轉換器失控造成小信號不動作的危險情況。此外用于閥門的位置傳感電位器由于工作在現場，電阻值易發生變化造成小信號不動作，大信號全開的危險情況。因此為了確保智能定位器的可靠性和可利用性，必須對它們進行頻繁的測試。
