| 標準 | 國標 |
|---|---|
| 材質 | 球墨鑄鐵 |
| 工作溫度 | 常溫 |
| 公稱通徑 | DN65-DN300 |
| 規格 | DN65-DN300 |
| 類型 | 調節閥 |
| 連接形式 | 法蘭 |
| 流動方向 | 單向 |
| 密封形式 | 軟密封型 |
| 驅動方式 | 電動 |
| 適用介質 | 水 |
| 形態 | 旋塞式 |
| 用途 | 出風口,調壓,調節 |
| 零部件及配件 | 執行器 |
| 壓力環境 | 1.6 |
| 類型(通道位置) | 二通式、三通式 |
| 品牌 | 江森 |
| 型號 | RA3000 |
| 加工定制 | 否 |
| 通道位置 | 二通式 |
產品概述

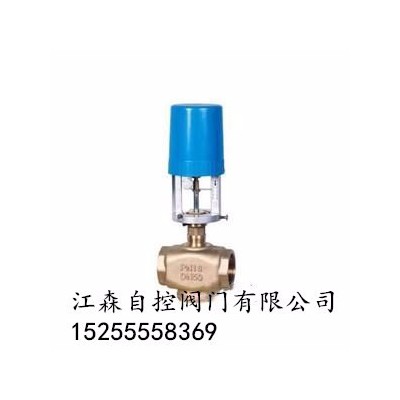

RA-3000電動調節閥是由作用力2500N或4000N電動執行器與口徑DN40-DN200調節閥體組合而成的電動調節閥系列。其廣泛應用于空調，制冷，采暖以及其他樓宇自動控制系統中，可精確調節系統中的介質流量，從而達到控制系統溫度、濕度、壓力和節能的目地。
RA-3000系列閥門執行器特點：
1、執行器選用全鑄鋁支架及外殼，體積小，重量輕。
2、選用永磁同步可逆電機，帶有過載保護功能，限位開關，執行器自行停止
3、使用多種控制信號：開關（浮點）信號，模擬：0-10V/4-20mA信號
4、具有0-10V或4-20mA反饋信號（選配）
5、工作電壓：AC24V±10% 50/60Hz（也可以訂制選用220V）
6、傳動齒輪采用金屬齒輪，大大提高了驅動器的使用壽命，功耗低、輸出力大、噪音小
7、閥體與管道的連接形式PN16 GB9113.3法蘭連接，驅動器帶有閥門行程自適應功能，便于現場安裝和調試。
8、可選配手動裝置，實現手動打開/關閉閥門，執行器的設計符合IEC國際標準。
RA-3000系列法蘭連接閥門技術參數：
主要零件材料：
| 閥體 | 鑄鋼 WCB 鑄鐵 不銹鋼 |
| 閥瓣、閥桿、閥座 | 不銹鋼 |
| 填料 | 聚四氟乙烯 |
| 閥體型號 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | |
| 閥桿行程 | 22 | 22 | 22 | 40 | 40 | 40 | 40 | 40 | |
| 最大壓差（MPa） | 2.4 | 2.2 | 1.4 | 1.0 | 0.6 | 0.4 | 0.3 | 0.2 | |
| 流量系數Kv值 | 21 | 35 | 52 | 88 | 140 | 210 | 320 | 410 | |
| 公稱壓力 | 1.6MPa | ||||||||
| 液體溫度 | 水-10℃～95℃ 蒸汽-10～180℃ | ||||||||
| 介質 | 冷/熱水，蒸汽等 | ||||||||
|
材 料 | 閥體 | 黃銅、不銹鋼 | |||||||
| 閥芯 | 黃銅、不銹鋼 | ||||||||
| 閥桿 | 不銹鋼 | ||||||||
| 密封 | 聚四氟填充，V型密封，彈簧自補償 | ||||||||
| 泄漏量 | 單座閥小于Kv值的0.01%，套筒閥小于Kv值的0.01% | ||||||||
閥體技術參數：
執行器技術參數：
| 執行器型號 | RA3000-2500 | RA3000-2500 | RA3000-4000 | RA3000-4000 |
| 控制類型
| 可逆，遞增控制 | 比例式制型正轉或反轉 | 可逆，遞增控制 | 比例式制型正轉或反轉 |
| 電源電壓 | AC24V±10% 50/60Hz 或 AC220V±10% 50/60Hz | |||
| 電機形式 | 交流永磁同步可逆電機 | |||
| 作用力 | 2500N | 2500N | 4000N | 4000N |
| 控制信號 | 增量/浮點信號0（2）～10DVC 或 0（4）～20mADC 0（2）～10DVC或0（4）～20m | |||
| 反饋信號 | 可加電位器（-Y）和輔助開關（-H） 0（2）～10DVC或0（4）～20mADC | |||
| 功率消耗 | 10VA | 12VA | 16VA | 16VA |
| 運行速度 | 4.2/mm（可根據用戶要求調節） | |||
| 最大行程 | 45mm | |||
| 凈重 | 4KG | |||
| 防護等級 | IP54 | |||
| 工作溫度 | -10℃～50℃ | |||
| 工作濕度 | 10%-90%RH 無結露 | |||
安裝注意事項：
1、安裝調節閥要清洗管道，閥門入口側要安裝過濾裝置
2、安裝時要預留足夠空間，以便進行維修
3、安裝時，管道介質流向應與閥體上的箭頭方向一致
4、在設計圖紙上無標明調節閥安裝位置，一般安裝在回水管路上
5、應優先考慮垂直安裝，特殊場合可傾斜或水平安裝，但體積、重量、震動過大時需加支撐固定
6、調節閥兩端建議安裝手動閥，以便維修，使用過程中應三、四個月加黃油保養。
