說  明

ZN/L-DV3000系列

常規閥

ZN/L-DV3000K系列

高溫/蒸汽閥

ZN/L-DV7000系列

常規閥

ZN/L-DV7000K系列

高溫/蒸汽閥

材料

閥體/閥蓋

鑄造黃銅/Q235A

高強度鑄造黃銅/Q235A

HT250/Q235A

HT250/Q235A

閥座

黃銅

不銹鋼

黃銅

不銹鋼

閥桿密封

丁腈橡膠組合密封圈+聚四氟乙烯密封套

氟橡膠組合密封圈

聚四氟乙烯密封套

聚四氟乙烯擋環+

丁腈橡膠密封圈

聚四氟乙烯擋環+

氟橡膠密封圈

閥板/閥瓣

帶彈性墊鍛造黃銅/丁腈橡膠

帶彈性墊高強度鍛造黃銅+聚四氟乙烯密封墊

帶彈性墊鍛造黃銅/黃銅

帶彈性墊高強度鍛造黃銅+不銹鋼閥座/黃銅

閥桿

不銹鋼 AISI 302

1Cr18Ni9（AISI 302）Φ9不銹鋼

承  壓

1.6MPa

工作介質

水

水/2Kg飽和蒸汽

水

水/蒸汽

流體溫度

-10～+95℃

-10～+180℃

-10～+95℃

-10～+180℃

連接方式

BSP平行內螺紋型（BS21）

按照GB/T9113.1-2000標準

流量特性

等百分比/線性

泄漏量

少于Kv值的0.05%

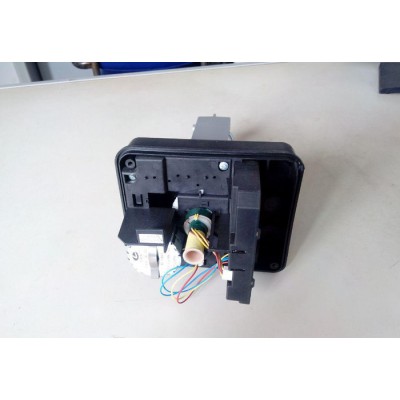

驅動器形式

配用ZN/L-DV3000系列調節閥

配用ZN/L-DV7000系列調節閥

電  源

24VAC±10%

輸入信號

0～10VDC或4～20mA

電  機

可逆永磁同步電機

電機的電量級數

24VAC 50/60Hz 5.5VA

24VAC 50/60Hz 10VA

正常情況下扭力

1000牛頓

3000牛頓

全行程時間

當頻率為50Hz，每毫米需4.6秒；當頻率為60Hz，每毫米需3.8秒

環境條件

-5～+55℃，90%不結露

廠方較定

22mm行程，信號丟失時位置：上

42 mm行程，信號丟失時位置：上

附  件

鎖緊螺母、刻度標尺、刻度指示器。選配件：手動輪、行程終點斷電開關K

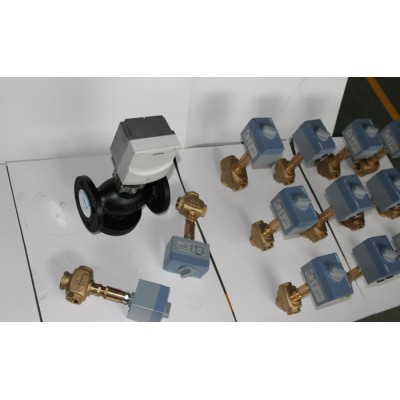

調節閥形式

ZN/L-DV3000系列電動調節閥

ZN/L-DV7000系列電動調節閥

公稱通徑(mm)

25

32

40

50

65

80

100

125

150

200

A

110

120

130

145

290

310

350

400

480

600

B

62

68

74

77

148

185/155

206/174

227/195

272/238

279

7000B系列

--

--

--

--

92

100

110

125

142

180

C

264

268

270

278

414

424

434

450

468

494

7000B系列

--

--

--

--

459

464

473

493

518

553

連接尺寸

G1

G11/4

G11/2

G2

按照GB/T9113.1-2000標準
