企業名片| 標準 | 國標 |
|---|---|
| 材質 | 碳鋼 |
| 工作溫度 | 常溫 |
| 公稱通徑 | 50（mm） |
| 規格 | ZJHP-16C-DN50 |
| 連接形式 | 法蘭 |
| 流動方向 | 單向 |
| 密封形式 | 硬密封型 |
| 驅動方式 | 氣動 |
| 適用介質 | 水,蒸汽,油品 |
| 形態 | 柱塞式 |
| 零部件及配件 | 配件 |
| 壓力環境 | 常壓 |
| 類型(通道位置) | 直通式 |
| 品牌 | 申歐 |
| 型號 | ZJHP-16C-DN50 |
| 加工定制 | 是 |

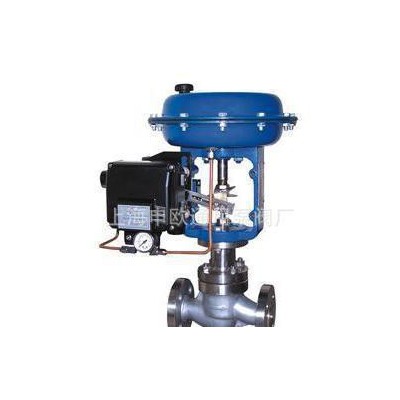

ZJHP氣動薄膜單座調節閥(WCB)
ZJHP氣動薄膜單座調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。氣動薄膜單座調節閥是由多彈簧氣動薄膜執行機構和低流阻精小型單座調節閥閥體組成，配用的多彈簧執行機構高度低、重量輕、裝備簡便。氣動薄膜單座調節閥配以閥門定位器，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。氣動薄膜單座調節閥廣泛應用于精確控制氣體、液體、蒸汽等介質，氣動單座調節閥特別適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場合。
氣動單座調節閥操作穩定，具有可靠的動作特性，微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛應用中取得高質量的控制效果。
主要技術參數
公稱壓力：PN1.6、2.5、4.0、6.0ANSI150、300、600JIS10、20、30、40
工作溫度：常溫型：-60~+250℃、-20~+200℃；散熱型：-60~+450℃；低溫型：-60~-100℃、-100~-250℃
環境溫度：-20~-60℃
流量特性：直線型、等百分比型
閥座形式：單座、雙座、套筒、角型
可調節比：50：1
氣源：0.3-0.6MPa
輸入信號：4-20mA、1-5V
反饋信號：4-20mA、1-5V
零件名稱 材料
閥體閥蓋：WCB、CF8、CF8M、CF3、CF3M
閥芯閥蓋：304、316、316L堆焊司太萊合金、17-4PH(沉淀硬化型不銹鋼)
填料：V型PTFE、PPL、柔性石墨
閥桿：304、316、316L、17-4PH
■性能
項 目 | 不帶定位器 | 帶定位器 | ||
基本誤差% | ±5.0 | ±1.0 | ||
回 差% | ≤3.0 | ≤1.0 | ||
死 區% | ≤3.0 | ≤0.4 | ||
始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
終點 | ±5.0 | ±1.0 | ||
氣關 | 始點 | ±5.0 | ±1.0 | |
終點 | ±2.5 | ±1.0 | ||
額定行程偏差% | ≤2.5 | |||
泄露量l/h | 0.01%×閥額定容量 | |||
可調范圍R | 30:1 | |||
■額定流量系數Kv、額定行程、配用執行機構型號
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
閥座直徑dN(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
額定流量系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
額定行程L(mm) | 10 | 16 | 25 | 40 | 60 | ||||||||||
執行機構型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | |||||||||||
■允許壓差
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||
閥座直徑dN(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
執行機構 | ZHA/B22 | ZHA/B 23 | ZHA/B 34 | ZHA/B 45 | ||||||||||||
作用 方式 | 氣源 壓力 (Kpa) | 彈簧 范圍 (Kpa) | 允許壓差(MPa) | |||||||||||||
氣關 | 140 | 20～100 | 6.4 | 6.19 | 3.96 | 2.23 | 2.14 | 0.87 | 0.56 | 0.35 | 0.34 | 0.22 | 0.14 | 0.15 | 0.1 | 0.06 |
250 | 20～100 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 5.68 | 3.64 | 2.3 | 2.21 | 1.43 | 0.91 | 0.95 | 0.66 | 0.37 | |
400 | 40～200 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 5.04 | 3.18 | 3.06 | 1.98 | 1.26 | 1.32 | 0.92 | 0.52 | |
氣開 | 140 | 20～100 | 4.46 | 3.09 | 1.98 | 1.16 | 0.7 | 0.44 | 0.28 | 0.18 | 0.17 | 0.11 | 0.07 | 0.07 | 0.05 | 0.03 |
250 | 40～200 | 6.4 | 6.4 | 5.94 | 3.34 | 2.14 | 1.31 | 0.84 | 0.53 | 0.51 | 0.33 | 0.21 | 0.22 | 0.15 | 0.09 | |
400 | 80～240 | 6.4 | 6.4 | 6.4 | 6.4 | 4.99 | 3.05 | 1.95 | 1.25 | 1.18 | 0.78 | 0.5 | 0.51 | 0.36 | 0.21 | |
注：對于波紋管密封調節閥，最大允許壓差為1.0MPa，表中數值若小于1.0 MPa則不變，若大于1.0MPa則取1.0 MPa。

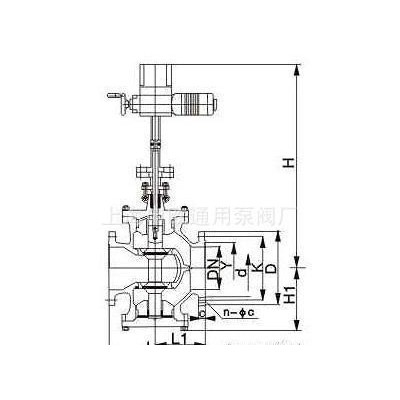

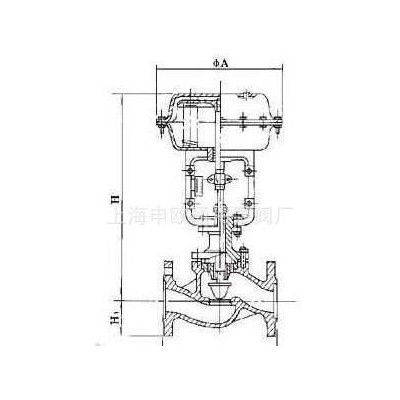

■外形尺寸及重量單位：mm
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
L | PN16/40 | 184 | 184 | 220 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
PN64 | 210 | 210 | 251 | 251 | 286 | 311 | 337 | 394 | 457 | 508 | 650 | |
A | 285 | 285 | 285 | 285 | 285 | 360 | 360 | 360 | 470 | 470 | 470 | |
H1 | PN16/40 | 128 | 128 | 152 | 152 | 160 | 205 | 205 | 208 | 273 | 330 | 364 |
PN64 | 140 | 140 | 160 | 160 | 180 | 210 | 210 | 220 | 290 | 340 | 370 | |
