一、          概述

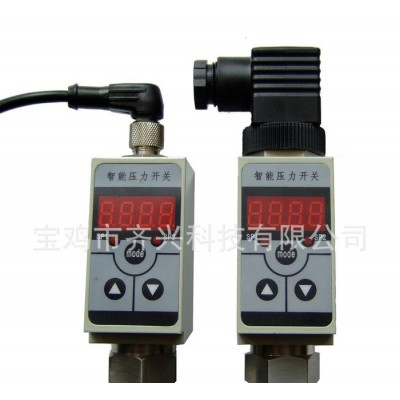

QYK102系列智能壓力M關是集壓力測量，顯示，輸出、控制于一體的智能數顯壓力測控產品。該產品為全電子結構，前端采用帶隔離膜充油壓阻式壓力傳感器，輸出信號由高精度，低溫漂的放大器放大處理，送入高精度的A/D轉換器，轉換成微處理器可以處理的數字信號，經過運算處理的信號控制兩路開關，對控制系統壓力進行測控。該智能數字壓力開關使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行測量顯示和控制

二、          特點

◆4位數字顯示當前壓力值。

◆壓力預設開關點和延滯切換輸出

◆開關量可在零點到滿度之間任意設定

◆外殼設有節點動作發光二級管，便于觀察

◆按鍵調校及現場設置各種參數，操作方便.

◆2路開關量輸出，帶載能力1.2A

◆模擬量輸出（4～20mA）（可選）

三、          技術參數:

四、          安裝

4.1機械連接：

QYK102可以通過壓力管接頭（DIN3582外螺紋G1/4）（其他尺寸接頭可在訂貨時說明），直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。

4.2電氣連接：

為了防止電磁干擾的影響應注意以下事項：

●線路連接盡量短

●采用屏蔽線

●盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線

●若用微型軟管安裝，殼體必須單獨接地

五、          外形尺寸

六、          設置功能

6.1開關量輸出

QYK102有兩路開關量輸出。每路開關量輸出可以設定1個壓力開關點和一個開啟延時值。相應的輸出會在開關點的吸合值到達時切換并在壓力下降到低于釋放值時回復。

6.2模擬輸出

根據型號規格：QYK102A兩路開關量＋一路模擬量，帶一路模擬輸出。可輸出4～20mA模擬信號

6.3設置開關點

代號：

AL1H此值為開關1吸合值(壓力到達此點時吸合，指示燈亮)

AL1F此值為開關1釋放值（壓力到達此點時斷開，指示燈滅）

AL1D此值為開關1動作延時（切換前必須等待的時間秒數）

AL2H此值為開關2吸合值(壓力到達此點時吸合，指示燈亮）

AL2F此值為開關2釋放值（壓力到達此點時斷開，指示燈滅）

AL2D此值為開關2動作延時（切換前必須等待的時間秒數）

注：開關點由吸合值和釋放值組態決定，吸合值大于釋放值時為上限報警輸出（常開功能），吸合值小于釋放值時為下限報警輸出（常閉功能）吸合值與釋放值的差值為開關點的回差。

例：要設定開關點1為上限報警輸出（常開功能）在4Mpa吸和，小于3.95Mpa斷開，切換延時為3秒動作；開關點2為下限報警輸出（常閉功能） 在10Mpa斷開，低于9.95Mpa吸和，切換延時為10秒：

進入菜單：設定

AL1H=4.00     AL1F=3.95    ALID=0.03

AL2H=9.95    AL1F=10.00   ALID=0.10

●按下“mode”鍵

●顯示“LOCK” （提示輸入密碼）

●按▲或▼鍵輸入密碼“1”，

●按下“mode”鍵確認

●按▲或▼鍵上翻或下翻進行菜單選擇（AL1H、AL1F、AL1D、AL2H、AL2F、AL2D、END）

●按下“mode”鍵進入所選菜單。

●按▲或▼鍵更改設置

●按下“mode”鍵確認，若需要，再用▲或▼鍵選擇其他菜單進行修改。

●修改完成后選擇“END”菜單，按“mode”鍵確認保存退出

●若30秒無鍵按下，則自動退出設置狀態，但是不保存所修改的數據。

注：在測量狀態下按壓mode鍵，顯示“LOCK”提示輸入模式密碼，按▲或▼鍵輸入密碼“1”，按mode鍵確認進入菜單，切換使用▲或▼切換。菜單為循環結構，可以向上、向下翻。在 “END” 菜單下按mode鍵保存退出。數據查看通過mode鍵，修改通過▲或▼鍵實現，確認請?jiān)俅伟聪耺ode鍵。

6.4、錯誤代碼

EEoo------EEPROM數據校驗出錯，主要是在開機讀取數據時檢測。需要人工查看，重新設置即可恢復錯誤。

EEo1------開關輸出短路。出現錯誤輸出關閉且再不控制。措施：排除短路，重新上電

EE11------開關輸出1設置數據超出控制范圍。措施：修改數據，數據正常后自動恢復正常。

EE22------開關輸出2設置數據超出控制范圍。措施：修改數據，數據正常后自動恢復正常。

EEHH------顯示超顯示**大值(>9999)。數據正常后自動恢復

EELL------顯示超顯示**小值(<-1999)。數據正常后自動恢復

如果顯示閃爍，并且顯示正常測量數據，

表示超過設定凈量程的1.2倍或-0.1倍。

七、          質保

用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出建議
