丹佛斯截止止回閥SCA-X & 止回閥CHV-X SCA-X 為內置截止閥功能的止回閥。CHV-X 為單一功能止回閥。SCA-X /CHV-X 均可提供角型閥體。 通過精心設計，可在極小的壓差下開啟。可提供理想流動工況，且安...
1、產品圖片僅供參考，不能作為您選型購買的依據；2、聯系時說明您是在[ 智能裝備網 ]看到的。大量供應丹佛斯截止止 ￥1294.00/件
DANFOSS丹佛斯 148B60 面議
DANFOSS丹佛斯 148B60 面議 丹佛斯截止止回閥SCA-X & 止回閥CHV-X
SCA-X 為內置截止閥功能的止回閥。CHV-X 為單一功能止回閥。SCA-X /CHV-X 均可提供角型閥體。
通過精心設計，可在極小的壓差下開啟。可提供理想流動工況，且安裝拆卸容易，更方便檢查維護。
SCA-X 配備方孔閥帽并具有背封功能，可以在系統運行中（壓力存在的條件下）更換閥桿的填料函。
采用激光切割的V形流口，使閥門具備優異的調節性能(SCA-X / CHV-X 50-125)。
閥門獨到便攜式安裝設計使閥門具有很好的密封性能。
在活塞和缸體之間設計獨特的平衡減震能幫助閥體在低負荷工況下得到很好的保護。
丹佛斯截止止回閥SCA-X & 止回閥CHV-X特點
■適用于各種不可燃制冷劑（包括氨）及無腐蝕性氣體/液體介質，適合二氧化碳系統。可以用于化工和石油化工方面
■ 模塊概念：
配備SVL系列通用閥座，可隨意更換SVL管路元件平臺的各類功能模塊
■ 迅速便捷的閥門檢修服務，便于更換頂部功能模塊且無需焊接
■ 開啟壓差，僅為 0.04 bar g (0.58 psi g)
■ 帶有內置減震腔，用于防止閥門在制冷劑流速較低或密度較低時出現震顫
■ 每種閥件上都明確標注型號、尺寸和性能范圍
■ 易于拆裝，便于維護
■ 內部背封功能，使閥門可以在運行狀態（壓力存在）下更換閥桿的填料函
■ 很好的流動工況設計，保證閥門可以迅速達到全開的狀態
■ 閥體和閥蓋材料采用符合壓力設備指令 (PED)及相關國際標準要求的低溫碳鋼
■ 配備不銹鋼螺栓
■ 設計工作壓力：52 bar g (754 psi g)
■ 溫度范圍：–60℃/+150℃ (–76℉/+302℉)
■ 認證種類：如需獲取產品認證信息，請與溫州市宏圖機電有限公司或當地丹佛斯銷售代表處聯系。
設計參數
連接
可以提供以下連接方式：
■ 對接焊 DIN (EN 10220)
- DN 15 – 125（? - 5 in.）
■ 對接焊 ANSI（B 36.10 壁厚等級Sch 80），
- DN 15 – 40（? - 1? in.）
■ 對接焊 ANSI（B 36.10 壁厚等級Sch 40），
- DN 50 – 125（2 - 5 in.）
■ 對接焊 GOST（8734-75+8732-78)
– DN 15 - 125（? - 5 in. )
■ 承插焊接 ANSI (B 16.11)，
- DN 50（2 in.）
閥體
材質采用特制耐低溫鋼。
確保在整個溫度范圍內的密封性。全溫度范圍，–60℃/+150℃ (–76℉/+302℉)。
安裝
閥體必須垂直安裝以確保閥芯朝下。
閥體在設計上可以承受較高的內部壓力。但總體設計應避免系統管路中出現積液現象，以減少熱膨脹造成的壓力沖擊。
更多安裝詳情，請參見 SCA-X / CHV-X 安裝說明。
如果低黏度的冷凍油進入并且駐留于減震腔中，將使止回閥的功能受到影響。因此，有必要擴大減震腔的流口以便用于高黏度的流體。
訂貨
如何訂貨
下表用于確認閥門具體參數。
請注意閥的代號只是用于標識閥的規格情況，某些代號的存在并不代表其本身即為標準產品。
如果需要獲得進一步的產品信息，請與溫州市宏圖機電有限公司或所在地的丹佛斯銷售公司進行聯系。
注意！
如果對產品有特殊的認證要求或者需要更高的壓力等級，請與溫州市宏圖機電有限公司或所在地的丹佛斯銷售公司進行聯系。
規格 | 類型 | 訂貨代碼 | 類型 | 訂貨代碼 | |||
mm | in | 直角式 | 直通式 | ||||
對接焊 DIN (EN 10220) | |||||||
15 | 1/2 | SCA-X 15 D ANG | 148B5208 | CHV-X 15 D | 148B5236 | 148B6581 | |
20 | 3/4 | SCA-X 20 D ANG | 148B5308 | CHV-X 20 D | 148B5336 | 148B6583 | |
25 | 1 | SCA-X 25 D ANG | 148B5408 | CHV-X 25 D | 148B5436 | 148B6585 | |
32 | 11/4 | SCA-X 32 D ANG | 148B5508 | CHV-X 32 D | 148B5536 | 148B6587 | |
40 | 11/2 | SCA-X 40 D ANG | 148B5608 | CHV-X 40 D | 148B5636 | 148B6589 | |
50 | 2 | SCA-X 50 D ANG | 148B5708 | CHV-X 50 D | 148B5736 | 148B6591 | |
65 | 21/2 | SCA-X 65 D ANG | 148B5808 | CHV-X 65 D | 148B5836 | 148B6593 | |
80 | 3 | SCA-X 80 D ANG | 148B5908 | CHV-X 80 D | 148B5936 | 148B6595 | |
100 | 4 | SCA-X 100 D ANG | 148B6008 | CHV-X 100 D | 148B6036 | 148B6597 | |
125 | 5 | SCA-X 15 D ANG | 148B6108 | CHV-X 125 D | 148B6136 | 148B6599 | |
SCA-X 對接焊 ANSI (B 36.10 壁厚等級Sch 80) | |||||||
15 | 1/2 | SCA-X 15 A ANG | 148B5209 | CHV-X 15 A | 148B5237 | 148B6582 | |
20 | 3/4 | SCA-X 20 A ANG | 148B5309 | CHV-X 20 A | 148B5337 | 148B6584 | |
25 | 1 | SCA-X 25 A ANG | 148B5409 | CHV-X 25 A | 148B5437 | 148B6586 | |
32 | 11/4 | SCA-X 32 A ANG | 148B5509 | CHV-X 32 A | 148B5537 | 148B6588 | |
40 | 11/2 | SCA-X 40 A ANG | 148B5609 | CHV-X 40 A | 148B5637 | 148B6590 | |
50 | 2 | SCA-X 50 A ANG | 148B5703 | CHV-X 50 A | 148B5737 | 148B6592 | |
65 | 21/2 | SCA-X 65 A ANG | 148B5802 | CHV-X 65 A | 148B5837 | 148B6594 | |
80 | 3 | SCA-X 80 A ANG | 148B5903 | CHV-X 80 A | 148B5937 | 148B6596 | |
100 | 4 | SCA-X 100 A ANG | 148B6004 | CHV-X 100 A | 148B6037 | 148B6598 | |
125 | 5 | SCA-X 15 A ANG | 148B6103 | CHV-X 125 A ANG | 148B6137 | 148B6600 | |
承插焊 ANSI (B 16.11) | |||||||
15 | 1/2 | CHV 15 SOC | 148B6601 | ||||
20 | 3/4 | CHV 20 SOC | 148B6602 | ||||
25 | 1 | CHV 25 SOC | 148B6603 | ||||
32 | 11/4 | CHV 32 SOC | 148B5539 | 148B6604 | |||
40 | 11/2 | CHV 40 SOC | 148B6605 | ||||
50 | 2 | SCA-X 50 SOC ANG | 148B5704 | CHV 50 SOC | 148B5740 | 148B6606 | |
根據部件訂貨 SCA& CHV
表格 1:SVL 閥體
連接方式
規格（DN） | 閥體 | |||||||||||
DIN-對接焊 | ANSI-對接焊 | GOST-對接焊 | SCO | FPT | T | |||||||
mm | in | ANG | STR | ANG | STR | ANG | STR | ANG | STR | ANG | STR | ANG |
15 | 1/2 | 148B5252 | 148B5253 | 148B5254 | 148B5255 | 148B5391 | 148B5392 | 148B5256 | 148B5257 | 148B5258 | 148B5259 | |
20 | 3/4 | 148B5352 | 148B5353 | 148B354 | 148B5355 | 148B5393 | 148B5394 | 148B5356 | 148B5357 | 148B5358 | 148B5359 | |
25 | 1 | 148B5452 | 148B5453 | 148B5454 | 148B5455 | 148B5498 | 148B5499 | 148B5456 | 148B5457 | 148B5458 | 148B5459 | |
31 | 11/4 | 148B5576 | 148B5577 | 148B5578 | 148B5579 | 148B5593 | 148B5594 | 148B5580 | 148B5581 | 148B5582 | 148B5583 | |
40 | 11/2 | 148B5652 | 148B5653 | 148B5654 | 148B5655 | 148B5681 | 148B5682 | 148B5656 | 148B5652 | |||
50 | 2 | 148B5741 | 148B5742 | 148B5743 | 148B5744 | 148B5390 | 148B5391 | 148B5745 | 148B5746 | |||
65 | 21/2 | 148B5816 | 148B5817 | 148B5818 | 148B5819 | 148B5816 | 148B5817 | |||||
8 | 3 | 148B5912 | 148B5913 | 148B5914 | 148B5915 | 148B5912 | 148B5913 | |||||
100 | 4 | 148B6014 | 148B6015 | 148B6016 | 148B6017 | 148B6014 | 148B6015 | |||||
125 | 5 | 148B6112 | 148B6113 | 148B6114 | 148B6115 | 148B6133 | 148B6134 | |||||
表格 2:SCA-X 完整頂部部件
包括墊圈和螺栓
規格 | SCA-X | CHV-X | |
mm | in | ||
15 | 1/2 | 148B5282 | 148B5283 |
20 | 3/4 | ||
25 | 1 | 148B5482 | 148B5483 |
31 | 11/4 | ||
40 | 11/2 | ||
50 | 2 | 148B5735 | 148B5747 |
65 | 21/2 | 148B5825 | 148B5827 |
8 | 3 | 148B5918 | 148B5919 |
100 | 4 | 148B6019 | 148B6022 |
125 | 5 | 148B6118 | 148B6119 |
面議
￥99.00/件
￥88.00/件
面議
￥88.00/件
面議
面議
￥168.00/件
面議
￥88.00/件
本網頁所展示的有關【大量供應丹佛斯截止止回閥SCA-X & 止回閥CHV-X，原裝正品、假一罰十】的信息/圖片/參數等由的會員【 溫州市宏圖機電有限公司 】提供，由智能裝備網會員【 溫州市宏圖機電有限公司 】自行對信息/圖片/參數等的真實性、準確性和合法性負責，本平臺（本網站）僅提供展示服務，交易前請與賣家聯系，謹慎交易，因交易而產生的法律關系及法律糾紛由您自行協商解決，本平臺（本網站）對此不承擔任何責任。您在本網頁可以瀏覽【大量供應丹佛斯截止止回閥SCA-X & 止回閥CHV-X，原裝正品、假一罰十】有關的信息/圖片/價格等及提供 【大量供應丹佛斯截止止回閥SCA-X & 止回閥CHV-X，原裝正品、假一罰十】的商家公司簡介、聯系方式等信息。
在您的合法權益受到侵害時，請您致電0755-27210422，我們將竭誠為您服務，感謝您對智能裝備網的關注與支持！
周一至周五 AM9:00 - PM18:00
站務與合作：info@deppre.com
廣告與積分：2528074116
掃碼關注或加入QQ群（577347244）
第1年

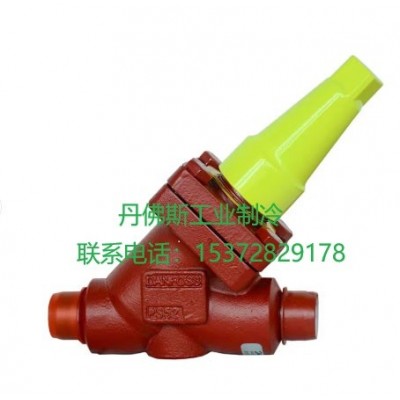

長期大量供應丹佛斯調節閥REG-SA 和
丹佛斯工業制冷NEO CHARGE 低充/濕

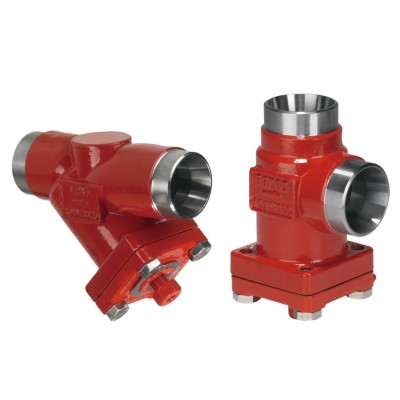

大量工業丹佛斯工業制冷專用過濾器F

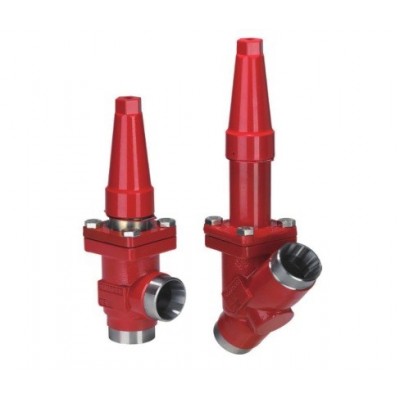

長期大量供應丹佛斯工業制冷專用截
