隔離區廢氣消毒除菌裝置

1各地級以上市衛生健康局（委）、住房和城鄉建設局：

　　為落實新冠肺炎疫情常態化防控工作要求，指導各地做好大型集中隔離點、“平戰結合”隔離場所等綜合性集中隔離場所建設和零散式隔離酒店改造工作，現將《國家衛生健康委員會辦公廳、住房和城鄉建設部辦公廳關于印發醫學隔離觀察臨時設施設計導則（試行）的通知》（國衛辦規劃函〔2021〕261號）轉發給你們，并結合我省防疫工作實際，提出以下意見，請一并貫徹執行。

　　一、提高思想認識，認真謀劃和部署工作

　　各地要深刻認識到疫情防控工作的嚴峻性、長期性和復雜性，將綜合性集中隔離場所建設、隔離酒店改造完善工作作為疫情防控閉環管理的重要一環抓緊抓好。各地要深入調研，周密謀劃，在科學論證的基礎上確定項目選址、建設規模和運營模式。主要口岸城市應重點謀劃建設大型集中隔離點，其它城市要未雨綢繆，建設“平戰結合”的集中隔離場所。要對現有零散式隔離酒店進行全面梳理，按照國家設計導則規定的建設原則和要求進行規范化改造，確保一旦出現疫情，能快速投入使用，筑牢疫情控制防線。

　　二、加強組織協調，多部門聯動推進工作

　　市、縣兩級政府疫情防控指揮部已明確集中隔離場所牽頭部門的，衛生健康部門和疾病預防控制中心要在科學研判本地疫情防控形勢基礎上，配合牽頭部門落實好本地綜合型隔離場所健康管理方案和醫學應急預案；住房城鄉建設部門要加強對隔離場所工程建設的監管，配合牽頭部門把好工程建設質量安全關。要充分發揮社會專業咨詢機構作用，指導各地做好大型集中隔離點、“平戰結合”隔離場所等綜合性集中隔離場所建設和零散式隔離酒店改造工作，未雨綢繆，防微杜漸，切實掌握疫情防控主動權。

　　三、堅持因地制宜，滿足項目建設需求和功能定位

　　各地要結合本地區經濟、社會、人口、交通等實際，科學推進項目建設，滿足項目功能定位和建設需求。在選址方面，要注重安全便捷，除了要遠離人口密集區域、污染源外，應與對外交通設施（如機場、陸路口岸、港口等）聯系便捷，內外交通便利，便于人員轉運和物資保障；在功能方面，要注重多要素集成，作為入境人員和本地病例密接（次密接）人員的暫住地，應滿足隔離14天的基本居住需求，兼顧舒適性，且配備有常規醫療條件的健康管理和醫療服務設施，避免或減少隔離人員到本地普通醫療機構就診產生疫情傳播風險。同時場所內要具備相應的物資保障能力、環境消毒能力、生活及醫療垃圾處理能力等，使隔離人員的生活食宿、健康監測、核酸檢測等需求均在集中隔離觀察場所內得到滿足；在運作方面，要注重智能化運用，融合使用5G網絡、物聯網技術、智能機器人、遠程醫療等智能化技術手段，減輕人力負擔，減少接觸可能性，有效避免交叉感染風險。

改擴建現有隔離場所時，對“握手樓”、帶有底層商業以及靠近居民生活區、鬧市區、商業街區、生產辦公區等選址不符合防控要求的，一律確保限時退出。對可保留使用的，要進一步排查風險隱患，按國家設計導則的建設要求，抓緊完善硬件設施，加強規范化管理。

檢測 依據：

GB 28232-2011《臭氧發生器安全與衛生標準》；《消毒技術規范》（2002年版）2.1.3。

評價依據：

GB 28232-2011《臭氧發生器安全與衛生標準》；《消毒技術規范》（2002年版）。

檢測 結論：

1. 臭氧濃度：樣品“負壓消毒器”開機運行 60 min，室內空氣環境中的高臭氧濃度為 25.072/m 3 ，

符合 GB 28232-2011《臭氧發生器安全與衛生標準》的要求。

2. 模擬現場試驗表明：樣品“負壓消毒器”在開機運行狀態下消毒作用 60 min，對白色葡萄球菌的

殺滅率 3 次試驗結果均≥99.90%，為消毒合格，符合《消毒技術規范》（2002 年版）的要求。

3. 現場試驗表明：樣品“負壓消毒器”在開機運行狀態下消毒作用 60 min，對體積約 30 m 3 密閉空間

空氣中空氣自然菌的消亡率 3 次試驗結果均≥90.00%，為消毒合格，符合《消毒技術規范》（2002

年版）的要求。

集中隔離醫學觀察點的設置標準

及管理技術指引（3.0版）

一、集中隔離醫學觀察點的部門職責

（一）總體原則

區防控領導小組統籌設置本區集中隔離醫學觀察點，并在區級層面建立人員、物資協調機制和工作流程，明確各部門職能。

（二）各方責任

1.街鄉政府職責

（1）配合區防控領導小組做好集中隔離醫學觀察點的生活用品保障和后勤、安保人員的防護用品配備等工作。

（2）配合區防控領導小組做好集中隔離醫學觀察點出入口的人員登記排查工作，確保集中隔離醫學觀察點的安全穩定。

（3）負責在集中隔離醫學觀察點的出入口設置洗消站，對出入車輛進行清洗消毒。

（4）所在街鄉派出所負責集中隔離醫學觀察點的治安工作。

2.區衛生健康委職責

（1）區衛生健康委負責對集中隔離醫學觀察點的驗收確認工作。

（2）區衛生健康委負責醫務人員和被觀察對象各類防護用品的配備。

3.區疾控中心職責

（1）按照區衛生健康委的要求向集中隔離醫學觀察點下達接收醫學觀察對象的指令，并提供醫學觀察對象的信息。

（2）指導鄉鎮衛生院開展醫學觀察和所有醫學觀察點工作人員的個人防護。

（3）負責集中隔離醫學觀察點數據統計和信息報送。

4.鄉鎮衛生院職責

（1）負責確認集中隔離醫學觀察對象的信息，并按要求接收。

（2）負責集中隔離醫學觀察對象每日健康觀察和信息報送。

（3）負責監督集中隔離醫學觀察對象隔離措施的落實。

5.集中隔離醫學觀察場所經營單位的職責

（1）保障集中隔離醫學觀察點各種生活設施設備的正常運轉。

（2）按要求配合街鄉政府在隔離區設置廢棄物集中收儲點，并配備所需的廢棄物處置設施。

（3）集中隔離醫學觀察點經營單位應保障廂式電梯換氣扇、地下車庫、通風系統運轉正常，符合隔離點氣流組織要求。

（4）集中隔離醫學觀察點經營單位的物業部門負責所有垃圾的清運處置工作。人員不足情況下，由街鄉政府統一調配。

二、組織架構

在集中觀察點設立臨時辦公室，下設五個工作組：防控消毒組、健康觀察組、信息聯絡組、安全保衛組、后勤保障組。可由街道政府、醫療衛生機構、公安、安保、服務及相關行業主管部門或單位負責人人員組成。要準備第二梯隊，作為替換。

三、設置隔離點的衛生學

要求

（一）選址

1.交通方便，具有較完備的城市基礎設施；

2.環境應安靜，遠離污染源及易燃、易爆產品生產、儲存區域及存在衛生污染風險的生產加工區域。

3.遠離人口密集居住與活動區域，并處于本區域當季主導風向的下風向。

（二）平面布局

1.隔離點內要合理進行功能分區：

（1）清潔區：工作人員的一般活動區域；

（2）半污染區：為醫務人員進行相關診療的工作輔助區域，位于清潔區和污染區之間；

（3）污染區：隔離觀察者起居及活動治療診斷限制在此區域，同時還包括衛生間、污物間、洗消間等；

2.出入口不應少于兩處，附近應設有救護車沖洗消毒的場地。

3.應保證廂式電梯換氣扇、地下車庫、通風系統運轉正常，符合隔離點的氣流組織要求。

（三）通風系統

1.隔離點的通風必須保證氣流沿清潔區→半污染區→污染區→室外的順向流動。

2.采用自然通風方式時，必要時需開啟排風扇等抽氣裝置以加強室內空氣流動。

3.使用集中空調通風系統時，新風口應設置在室外空氣清潔點，低于排風口，且不能發生短路。

（1）須采用全新風運行，每天空調啟用前或關停后多運行1小時；

（2）應裝有空氣凈化消毒裝置，并有效運行；

（3）風機盤管加新風的空調系統，須確保各房間獨立通風；

（4）開放式冷卻塔、過濾器、風口、空氣處理機組、表冷器、加熱（濕）器、冷凝水托盤等設備和部件，應每周清洗、消毒或更換。

（四）隔離點廢棄物處置

1.每個房間分別在衛生間和生活區各放置一個垃圾桶，并要求集中隔離醫學觀察對象在桶內均套上醫療廢物包裝袋，每次清理垃圾時要求集中隔離醫學觀察對象首先將醫療廢物包裝袋袋口扎緊封口，放置于房間門口，由工作人員統一清理。

2.工作人員在清理廢棄物時，應佩戴醫用外科口罩、穿一次性隔離衣、戴一次性手套等防護用品。發現醫療廢物包裝袋封閉不嚴或有破損的，可用預先配制好的1000mg/L含氯消毒液（配制方法舉例：某含氯消毒液，有效氯含量為5%，配制時取1份消毒液，加入49份水）噴灑于封口處或破損處，再外加一層醫療廢物包裝袋重新套裝封口。

3.工作人員一次性防護用品按照醫療廢棄物處理。每次脫下消毒后放入醫療垃圾專用袋扎緊袋口，裝入醫療廢棄物垃圾桶。工作人員收集完畢后做好個人的清潔，并用含酒精速干洗手消毒劑進行手消毒。

4.所有垃圾均應按照《北京市應對新型冠狀病毒感染的肺炎疫情醫療廢物及重點管控生活垃圾應急處置方案》（京環發[2020]1號）進行處置。

（五）廁所

每次使用沖水后，立即消毒，單人隔離使用的廁所，每天消毒一次。便池及周邊可用2000mg/L的含氯消毒液（配制方法舉例：某含氯消毒液，有效氯含量為5%，配制時取1份消毒液，加入24份水）擦拭消毒，作用30分鐘。廁所內的表面以消毒手經常接觸的表面為主，如門把手、水龍頭等，可用有效氯為500mg/L的含氯消毒液（配制方法舉例：某含氯消毒液，有效氯含量為5%，配制時取1份消毒液，加入99份水）或其他可用于表面消毒的消毒劑，擦拭消毒，作用30分鐘后清水擦拭干凈。

（六）日用物品

拖布和抹布等衛生用具應按照房間分區專用，使用后以1000mg/L的含氯消毒液（配制方法舉例：某含氯消毒液，有效氯含量為5%，配制時取1份消毒液，加入49份水）進行浸泡消毒，作用30分鐘后用清水沖洗干凈，晾干存放。

物品、家具表面等可能被污染的表面每天消毒2次，受到唾液、痰液等污染，應隨時消毒。消毒時可用有效氯為500mg/L～1000mg/L的含氯消毒液、75%酒精或其他可用于表面消毒的消毒劑擦拭消毒，作用30分鐘后清水擦拭干凈。

（七）食飲具

餐具首選煮沸消毒15分鐘，也可用250mg/L～500mg/L含氯消毒液溶液浸泡15分鐘后，再用清水洗凈。

（八）地面和可能被污染的墻壁等表面

可用1000mg/L的含氯消毒液擦拭或噴灑消毒，消毒作用時間不少于30分鐘。

四、工作流程

（一）接收工作程序

1.聯系：信息聯絡組與隔離點設置部門聯系，確認擬接收人員名單及相關情況，后勤保障組、安全保衛組提前做好接收準備。

2.接洽：健康觀察組與轉運工作人員接洽，核對接收人員基本信息。

3.核實：健康觀察組和安全保衛組共同核實集中觀察人員基本信息，填寫《集中觀察人員信息一覽表》。

4.錄入：信息聯絡組將《集中觀察人員信息一覽表》錄入電腦，并按規定上報。

5.確認：信息聯絡組與疾控中心溝通，確定集中觀察對應的病例或疫情形勢，初步確定解除集中觀察時間。

6.建卡：健康觀察組給每個集中觀察人員建立《集中觀察人員健康監測卡》。

7.匯總：信息聯絡組及時匯總情況上報有關部門，并存檔備查。

（二）健康觀察工作程序

1.健康觀察組每日至少2次詢問集中觀察人員健康狀況，并測量體溫，寫入《集中觀察人員健康監測卡》。

2.健康觀察組如果發現集中觀察人員健康異常，立即進入轉診程序。

3.信息聯絡組匯總當日集中觀察人員健康動態，填寫《每日匯總表》，上報有關部門。

（三）解除觀察工作程序

集中觀察期滿當天，經健康觀察組確認集中觀察人員無相關癥狀，領導小組共同討論確認，符合解除條件，并與疾控中心核實，出具《集中觀察證明》或《解除集中觀察通知書》或《溫馨健康提示卡》，通知集中觀察人員解除集中觀察。通知安全保衛組做好解除集中觀察人員身份核查、負責交通疏導，保障解除人員迅速離開集中觀察點。

五、個人防護要求

集中觀察點的管理人員應穿戴一次性工作帽、醫用外科口罩、工作服、一次性手套，與被隔離對象保持1米以上距離。如轉運病人或因其他工作需要與被隔離對象近距離接觸時，應佩戴N95口罩。采樣、流行病學調查等其他工作防護標準參照《新型冠狀病毒肺炎防控方案》。

保潔或消毒人員在配制消毒液時，應穿戴醫用外科口罩、乳膠手套、護目鏡或防護面屏、工作服等。

所有人員工作后應注意洗手和消毒。

六、集中隔離醫學觀察點

管理要求

1.適用人群為密切接觸者和根據疫情防控需要實施集中隔離醫學觀察的人員。

2.所有集中隔離醫學觀察對象原則上應單獨房間居住，房間內應張貼或擺放“七步洗手法”等健康指引的宣傳資料。

3.所有集中隔離醫學觀察對象在觀察期間應避免與其他觀察對象接觸。原則上要求集中觀察對象在房間內單獨就餐。

4.集中隔離醫學觀察對象如有明確發熱病人接觸史或者污染環境暴露史應單間居住，不同來源地、無共同旅行、居住史的人員建議單間居住，其他人員可以根據集中觀察點情況安排居住。

5.除工作人員外，嚴格限制人員進出，統一進行管理。

6.集中隔離醫學觀察對象隨時保持手衛生。減少接觸集中觀察點內公共區域的物品和部位。從公共區域返回、飯前便后要及時洗手，保持手衛生。

7.集中隔離醫學觀察對象在集中觀察點公共區域內活動時，應佩戴一次性使用醫用口罩，并確保彼此間保持1米以上距離。

8.集中隔離醫學觀察對象應保持良好衛生和健康習慣。避免用手接觸口鼻眼;打噴嚏或咳嗽時用肘部衣服遮住口鼻。不隨地吐痰，口鼻分泌物用紙巾包好，棄置于垃圾箱內

排氣口滅菌消毒裝置

說

明

書

杭州佳潔機電設備有限公司

一、工作原理

1、工作原理

本產品利用特制的高能高臭氧UV紫外線光束照射氣體，在高能紫外線光束照射下，降解轉變成低分子化合物，如CO2、H2O等。利用高能高臭氧UV紫外線光束分解空氣中的氧分子產生游離氧，即活性氧，因游離氧所攜正負電子不平衡所以需與氧分子結合，進而產生臭氧。UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),眾所周知臭氧對有機物具有極強的氧化作用，使氣體中的有機物質其降解轉化成低分子化合物、水和二氧化碳。

利用高能UV光束裂解氣體中細菌的分子鍵，破壞細菌的核酸（DNA），再通過臭氧進行氧化反應，徹底達到凈化及殺滅細菌的目的，我們選擇了-C波段紫外線和臭氧發結合電暈電流較高化裝置采用脈沖電暈放吸附技術相結合的原理對有害氣體進行消除，使有機物變為無機化合物。

2、活性炭吸附工作原理

由于活性炭表面上存在著未平衡和未飽和的分子引力或化學鍵力，當活性炭表面與氣體接觸時，就能吸引氣體分子，使其濃聚并保持在活性炭表面，此現象稱為吸附。利用活性炭表面的吸附能力，使氣體與大表面的多孔性活性炭物質相接觸，氣體中的污染物被吸附在活性炭表面上，使其與氣體混合物分離，達到凈化目的 。

光氧活性炭結合了光解氧化技術和活性炭吸附技術，對氣化到進行高效協同凈化處理，它具有占地面積小、運行成本低、凈化效率高等特點.

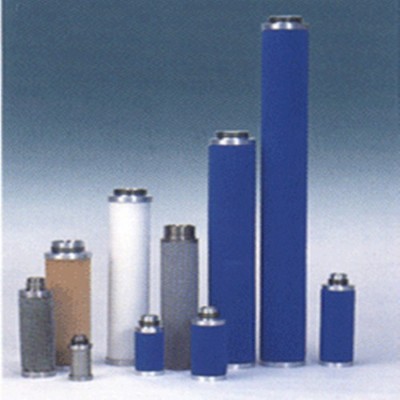

3、除菌濾芯過濾濾除原理

采用超大面積的PTFE除菌濾芯，快裝式結構，過濾精度為0.22μ0.01μ，能99.995%除去細菌。濾芯具有抗高壓、高溫、疏水、高密度特性。

二.技術特點

1．無毒無任何副作用。能在有人在場的環境中持續滅菌、除塵，對人體無毒副作用。能廣譜地截獲殺滅空氣中的各類細菌，測試證明對空氣自然菌殺滅率達99.9％以上，有效去除可吸入顆粒，達到1-10 萬級潔凈度。

2．消除污染有害氣體異味，初級電子在電場中獲得加速，撞擊空氣中的氧分子。當能量超過氧分子的電離電位時氧分子迅速離子化。失去電子的氧分子變成正極性氧離子（O2+），而釋放的電子又

與另一中性氧分子結合變成負極性氧離子（O2－），結果是氧離子的兩級分化并吸附中性氧分子形成O2+、O2－、O2 等氧聚集的離子群，具有極強的氧化性，可在很短的時間內將污染空氣中的有害成分氧化分解為無害的產物和水；

O2+e（3.6eV）→·O+O

H2O+e（5.09eV）→·OH+HO+·OH→·OH2

研究表明：活性自由基·OH 的氧化電位（2.8eV）比氧化性極強的臭氧的氧化電位（2.07eV）還高出35％?！H 自由基與有機物的反應速度高出幾個數量級。而且·OH自由基對氧化污染物的反應是無選擇性的，可引發鏈式反應，直接將污染空氣中的大部分有害物質氧化為二氧化碳和水或礦物質。其作用機理如下：

H2S+·OH→HS+H2O

HS+O2+O2＋+O2－→SO3+H2O

NH3·OH→NH2+H2O

NH2+O2+O2＋+O2→→NOX+H2O

CH2O+ O2＋+O2→+·OH→H·COOH+H2O

三.安裝注意事項

氣體的溫度控制在80°C以下。因為溫度太高會影響效果和設備使用壽命。滅菌消毒箱如安裝在支架之上時，應與支架緊固連接；箱體與排風管道之間的連接必須密封； 箱體可以安裝在室內，也可安裝在室外，但應有足夠的空間用來維護與維修；根據使用情況設備定期維護清洗。箱體應可靠接地； 安裝過程中不允許磕碰紫外線管，嚴禁異物落在凈化器內； 箱體本體及電控箱中各電器連接應可靠無誤。設備外接電源220V/380V，因設備內有超強紫外線，檢修時要佩戴深色墨鏡以免傷害眼睛。設備出氣口一定要通到室外，設備周邊也要有空間和外界通風，以便產生的臭氧消散到外界。不然會造成臭氧富集，會對人員造成危害及火災等安全隱患。嚴禁把設備安放在密閉的空間內使用。

四．安全須知（警告）

1、本設備帶電，非專業人員禁止操作。

2、開機時如有風機先開啟風機再開啟本設備，停機時先關閉本設備再關閉風機。

3、紫外線光波應避免對人體直接照射，嚴禁肉眼直視燈管。

4、本設備注意防水、防塵、防油，尤其注意高溫及火花易造成內置燈管鎮流器（等離子電場、電源）損壞，避免造成設備短路引發火災。

5、及時定期更換過濾棉、活性炭等，及時清理箱體內部及燈管（等離子電場），保持清潔。定期檢查燈管鎮流器及線路，如有損壞及時更換。

6、設備應擺放在空曠處，設備附近嚴禁堆放易燃易爆物品。

7、易燃易爆氣體及不能使用氧化法處理的氣體，禁止使用本設備。

五．使用及保養須知

1、本設備為水平臥式安裝、紫外線消毒器外殼不得承受外部壓力。

2、合理的選擇安裝位置，注意電控部分的防水、防潮。

3、石英玻璃套管及紫外線燈管均屬于貴重易碎晶，在運輸、安裝、使用中應避免磕碰。

4、保持潔凈無粉塵的氣體進入設備。

5、不能隨意打開設備、維修和檢修前必須先關掉電源才可打開設備。

6、定期檢查：確保殺菌燈的正常運行，反復開關會嚴重影響燈管的使用壽命。有極紫外線殺菌燈壽命可達12000小時。

7、定期清潔：根據使用情況，紫外線石英燈管和石英玻璃套管需要定期清潔，用酒精棉球或紗布擦試燈管，去除石英玻璃套管上污垢并擦凈，以免影響紫外線的透過率，而影響處理效果。

8、活性炭應注意防潮、防火，以免影響處理效果和產生消防隱患。

9、活性炭易飽和，業主根據實際使用情況定期更換活性炭。

六.活性炭的填裝方法

1、抽屜式活性炭吸附裝置：將抽屜打開，蜂窩活性炭磚統一孔隙朝上緊密排開。如填裝的是活性炭顆粒，將活性炭顆粒均勻布滿抽屜即可。

2、豎裝板式活性炭吸附裝置：將外部螺栓打開，拉出活性炭板，將蜂窩活性炭磚孔隙統一方向擺放，保持豎裝左右通風即可。

3、更換完活性炭后，抽屜、蓋子復原，用螺栓固定。

八.接線示意圖

一    產品簡介

醫療真空系統廣泛應用于醫療和外科手術，提供及時可靠的吸引動力。在環境中，對污染越來越敏感和對傳染的防護使過濾成為這些系統的必需。

   真空系統過濾的必要性已得到廣泛普及。沒有足夠的入口過濾會損壞真空泵，破壞真空度，造成污染和設備停止工作。入口管路污染物包括顆粒，灰塵，水汽和其他氣體。出口排放也會包括顆粒，油和有害氣體。專業的入口和排氣過濾器能有效處理這些污染物。

專業的除菌過濾對于任何的真空系統的管路和出口都存在攜帶大量病菌的危險，為了保護病人，醫護人 員，其他服務人員以及廣大人民群眾的健康，世界各國多年以前就提出安裝和維護細菌過濾器。在真空泵前面不安裝除菌過濾器或者不維護除菌過濾器，不但會損壞真空泵，而且會使真空泵成為細菌污染源。真空泵合適的溫度和濕度是細菌生長的理想溫床，從技術角度講會使真空泵本身產生風險后導致更換真空泵。

   真空除菌過濾器性能要求

按照 BS3928:1969 測試辦法，過濾效率超過 99.995% 真空度 630mbar 的情況下，壓差損失不超過 30mbar

   需要具有過濾器更換和處理的說明

 AS2896 醫療氣體系統這樣闡述入口過濾器：醫療入口過濾器應該是細菌過濾器，選用合適的尺寸使壓差不超過3.5KPa，濾芯應該滿足ISO8573.1 一級要求 0.01μm 的過濾效率。

   中國 GB50751-2012 醫用氣體工程技術規范對除菌過濾器的規定：

5.2.16 過濾精度 0.01-0.2μm，過濾效率 99.995%。 應及時對除菌過濾器進行保養更換濾芯，以免壓差過大影響系統流量。

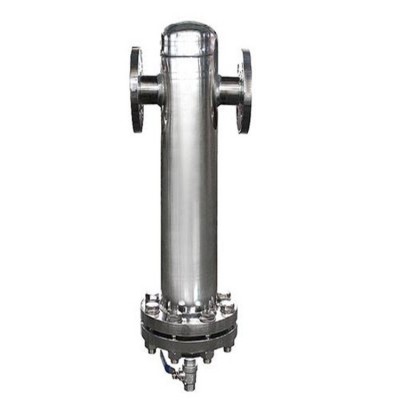

   負壓除菌過濾器主要是采用超大面積的除菌濾芯，快裝式結構，過濾精度為0.22μ0.01μ，使用121℃潔凈蒸汽定期滅菌，能99.995%除去細菌及各種噬菌體。是醫用中心吸引系統行業里必須的環節，除菌過濾器是負壓空氣除菌的選擇。除菌過濾器采用304或316L不銹鋼材質制造殼體，并配合鏡面拋光，達到無寄生細菌死角。除菌過濾器的濾芯采用蒸汽滅菌的PTFE折疊濾芯。濾芯具有抗高壓、高溫、疏水、高密度特性。

二    安裝與配置

1.  安裝時，必須按照過濾器上的空氣進出口標簽連接好管道。否則將進出口反裝會嚴重影響過濾效果。為了便于使用和更換維修,過濾器應按下圖所示的標準管線進行安裝。

2.  醫用除菌過濾器安裝示意圖 （多臺真空泵）

3.   醫用除菌過濾器一備一用安裝示意圖（單臺真空泵）

一備一用使用方法A過濾器使用①.打開A1 A2閥門，②.關閉B1 B2 Z1 Z2閥門，使用3天后A過濾器需要蒸汽滅菌時切換至B過濾器使用①.打開B1 B2，②.關閉A1 A2，③.打開Z1（蒸汽閥門） ④20-30分鐘后關閉Z1，同樣方式切換AB過濾器 交替使用，如有特大疫情真空泵超負荷運行可以同時使用A B二臺過濾器①.打開A1 A2 B1 B2閥門，②.關閉Z1 Z2閥門

三  除菌過濾器的特點

　?。?）除菌過濾器一般采用十字懸掛式，水平進出。多芯過濾器可設計成落地式。

　?。?）有些使用場合根據實際需要分成預過濾器、精過濾器兩種。

　?。?）空氣流向：從外向內穿過濾芯，請根據殼體標簽上箭頭方向安裝。

　　（4）進入除菌過濾器的空氣必須先經過儲氣罐穩壓預過濾器，否則將影響除菌濾芯的壽命，達不到預期的除菌效果。

　?。?）定期殺菌，根據實際使用情況每周1~2次，每次30分鐘，采用經過潔凈飽和蒸汽殺菌。蒸汽溫度＜121℃，蒸汽壓力＜0.3MPa。閥門須緩慢開關。滅菌過程須專人看管。

　　（6）經過100次蒸汽殺菌后或濾芯壓差達到0.07-1.0MPa時，應更換新的除菌濾芯。

衛生級過濾器筒體全部采用優質304不銹鋼材料制造，每臺過濾器都是經過嚴格的選材及精心制造而成，保證完全無裂縫的流線型設計，具有良好的表面和耐腐蝕能力，以達到防止細菌污染的質量標準，嚴格滿足GMP標準要求。

四  濾芯的更換注意事項（舊濾芯是感染性廢物風險極高）

（1）    濾芯是易耗品，為保證過濾效果，請每使用3-6個月更換一次?！?/span>

（2）    請按排專業的人員更換濾芯，并做好個人防護工作，穿戴好護目鏡，口罩和防護服等（參考GB11651《個體防護裝備選用規范》），建議更換前用對過濾器用蒸汽殺菌，無蒸汽條件可往過濾器內注入75%乙醇并保持半小時殺菌　。

（3）    更換時嚴禁無關人員進入現場，更換完成后，可能會有傳染源從管路跑出，需用紫外線等方法對泵房空間進行消毒殺菌，并且在一段時間內嚴禁人員入內。

（4）    舊濾芯請按傳染性污染物的相關處置要求進行無害化處理，嚴禁隨意丟拋棄。

（5）    各醫院、牙科診所、寵物醫院、養老院等配有負壓吸引系統的客戶及代理商:

（6）    通過對近百家醫院及代理商的調研，我們發現醫院中心吸引系統普遍存在很多問題。為更好地保證醫護人員、患者和廣大人民群眾的生命安全。按衛健委【2020】104號函通知，尤其針對目前抗擊新型冠狀病毒肺炎疫情的情況，結合我司近20年的經驗，提出了解決的方案，為大家整改提供參考。

（7）    一、醫院中心吸引系統存在的問題

（8）    1.中心吸引站房設置在地下室，排氣口也設置在地下室或吸引站房內；

（9）    2.部分醫院的醫用空氣站房緊鄰中心吸引站房，且醫用空氣進氣口設置在室內；

（10）  3.排氣口設置于室外時，與相鄰建筑物的門窗距離小于3米，且受季風影響，排放的氣體很容易飄散至相鄰工作區或生活區；

（11）  4.用普通的工業過濾器充當細菌過濾器（外殼普通鋁合金，濾芯為玻纖材質）；泵房無消毒措施；

（12）  5.沒有加裝細菌過濾裝置，醫療廢氣直排；有細菌過濾裝置的，濾芯長期不更換；

（13）  7.普遍使用水環式真空泵，無排水溝，污水直排；

（14）  8.管路無集污罐，無防倒吸裝置，導致醫療廢液吸入管道，氣源端無氣水分離器

（15）  9.傳染科與全院共用一套中心吸引系統。

（16）  10.有些加了紫外線 臭氧 等離子等尾端處理方法。

（17） 二、處置措施建議:

（18）  1.排氣口設置在地下室的應將排氣口引至室外；排氣口不應與醫用空氣進氣口位于同一高度，與其他建筑物的門窗距離不應小于3米，不應設置在上風口，排氣管的低點上應配備一個泄水口；

（19）  3.排氣口設置明顯的有害氣體警示標識并劃出安全區域，禁止非工作人員進入

（20）  4.排氣口加裝除菌過濾器，應考慮處理量，選大不選小，保證排氣的通暢，避免出現背壓工作引起設備故障；蒸汽滅菌還應注意蒸汽冷凝水的收集和處理；不方便通蒸汽管路的，可選擇獨立式蒸汽發生器或用75%的酒精灌入消毒（具體安裝過程中，預留接口）。

（21）  8.新建的負壓吸引系統應在真空泵前加裝不銹鋼除菌過濾器，一用一備，定期更換濾芯；外殼必需采用304不銹鋼，濾芯材料必需經氣泡點檢測合格的PTFE材質，過濾器內部材質可以承受蒸汽保壓殺菌或消毒水浸灌處理。鋁合金普通過濾器只能阻擋顆粒，不能過濾細菌和病毒也不能進行消毒處理，建議更換。重點醫院考慮在真空泵后面增裝除菌過濾器。并在過濾器前后加上閥門和旁通。

（22）  10.水環泵在水箱中需添加消毒劑，長期使用含氯成分的消毒劑有對水環式真空泵金屬葉片造成腐蝕的風險，污水應排放至醫院污水處理系統；

（23）  11.真空吸引站房可使用紫外線燈每日3次，每次60分鐘定時消毒，紫外線燈開啟時應有連鎖功能的警示標示，避免人員誤入:

（24）  12. 更換細菌過濾器濾芯時應采取個人防護，使用過的濾芯按感染性廢物處理，泵房維保人員進入中心吸引站房，特別是使用水環式真空泵的站房，應保證個人防護；

（25）  13.應選用有防倒吸裝置的負壓吸引（調節）器；

（26）  14.有條件的醫院可更換油潤式真空泵或爪式（千式）真空泵，油潤旋片真空泵

（27）  內部可產生80-90℃的高溫，爪式（干式）真空泵內部可產生150℃以上的高

（28）  溫，有助于病毒的滅活；進行整改時，應關閉傳染科的真空吸引系統，先阻斷傳染源再整改；

（29）  15.有些加了紫外線 臭氧 等離子等尾端處理方法，無實際意思，一定要要加裝除菌過濾器。

（30）  17.傳染科須設置單獨的醫用中心吸引系統；
