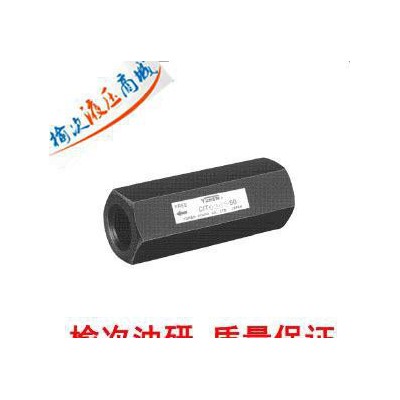

直銷榆次油研CIT-03-04-50型直通單 ￥125.00/個
現貨榆次油研MRA-03-B-20疊加式減壓 ￥370.00/個
現貨榆次油研FCG-06-250-30型流量控 ￥3200.00/個
S15A北京華德系列管式單向閥 北京華 ￥90.00/個 | 加工定制 | 否 |
|---|---|
| 類型 | 液控單向閥 |
| 材質 | 鑄鐵 |
| 適用范圍 | 液壓系統 |
| 產品別名 | 北京華德單向閥 |
| 適用介質 | 油品 |
| 適用溫度 | 22-55（℃） |
| 公稱壓力 | 31.5（MPa） |
| 公稱通徑 | 30（mm） |
| 安裝形式 | 螺紋 |
| 工作溫度 | 常溫 |
| 類型（通道位置） | 直動式 |
| 連接形式 | 螺紋 |
| 零部件及配件 | 閥體 |
| 流動方向 | 單向 |
| 驅動方式 | 手動 |
| 形態 | 球式 |
| 壓力環境 | 常壓 |
| 主體材料 | 鑄鐵 |
| 規格 | SL30GB |
| 品牌 | 北京華德 |
| 型號 | SL30GB |
SL30GB北京華德系列液控單向閥是榆次液壓商城所提供的：采購熱線：0354-2666867、15582418668
北京華德系列SV/SL型液控單向閥結構示意圖
閥型號 | 面積/cm2 | |||
| A1 | A2 | A3 | A4 | |
SV10，SL10 | 1.13 | 0.28 | 3.15 | 0.50 |
| SV15，SV20，SL15，SL20 | 3.14 | 0.78 | 9.62 | 1.13 |
| SV25，SV30，SL25，SL30 | 5.30 | 1.33 | 15.9 | 1.54 |
北京華德系列SV/SL型液控單向閥型號意義
北京華德系列SV/SL型液控單向閥技術規格
| 閥型式 | SV10 | SL10 | SV15&20 | SL15&20 | SV25&30 | SL25&30 | ||
| X口控制容積/cm3 | 2.2 | 8.7 | 17.5 | |||||
| Y口控制容積/cm3 | - | 1.9 | - | 7.7 | - | 15.8 | ||
| 液流方向 | A至B自由流通，B至A自由流通（先導控制時） | |||||||
| 工作壓力/MPa | ～31.5 | |||||||
| 控制壓力/MPa | 0.5～31.5 | |||||||
| 液壓油 | 礦物油；磷酸酯液 | |||||||
| 油溫范圍/℃ | -30～+70 | |||||||
| 粘度范圍/(mm2/s) | 2.8～380 | |||||||
| 質量/kg | SV/SL10 | SV15&20 | SL15&20 | SV/SL25 | SV/SL30 | |||
| 2.5 | 4.0 | 4.5 | 8.0 | |||||
SV/SL型液控單向閥外形尺寸圖（螺紋連接）
閥型號 | 尺寸/mm | |||||||||||||||
| B1 | B2 | B3 | D1 | D2 | H1 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | T1 | ||
| SV | 10 | 66.5 | 85 | 40 | 34 | M22×1.5 | 42 | 27.5 | 18.5 | 10.5 | 33.5 | 49 | 80 | 116 | 116 | 14 |
| 15 | 79.5 | 100 | 55 | 42 | M27×1.5 | 57 | 36.7 | 17.3 | 13.3 | 50.5 | 67.5 | 95 | 135 | 146 | 16 | |
| 20 | 79.5 | 100 | 55 | 47 | M33×1.5 | 57 | 36.7 | 17.3 | 13.3 | 50.5 | 67.5 | 95 | 135 | 146 | 18 | |
| 25 | 97 | 120 | 70 | 58 | M42×1.5 | 75 | 54.5 | 15.5 | 20.5 | 73.5 | 89.5 | 115 | 173 | 179 | 20 | |
| 30 | 97 | 120 | 70 | 65 | M48×1.5 | 75 | 54.5 | 15.5 | 20.5 | 73.5 | 89.5 | 115 | 173 | 179 | 22 | |
| SL | 10 | 66.5 | 85 | 40 | 34 | M22×1.5 | 42 | 22.5 | 18.5 | 10.5 | 33.5 | 49 | 80 | 116 | 116 | 14 |
| 15 | 79.5 | 100 | 55 | 42 | M27×1.5 | 57 | 30.5 | 17.5 | 13 | 50.5 | 72.5 | 100 | 140 | 151 | 16 | |
| 20 | 79.5 | 100 | 55 | 47 | M33×1.5 | 57 | 30.5 | 17.5 | 13 | 50.5 | 72.5 | 100 | 140 | 151 | 18 | |
| 25 | 97 | 120 | 70 | 58 | M42×1.5 | 75 | 54.5 | 15.5 | 20.5 | 84 | 99.5 | 125 | 183 | 189 | 20 | |
| 30 | 97 | 120 | 70 | 65 | M48×1.5 | 75 | 54.5 | 15.5 | 20.5 | 84 | 99.5 | 125 | 183 | 189 | 22 | |
注：1.尺寸L7只適用于開啟壓力1和2的閥。
2.尺寸L8只適用于開啟壓力3的閥。
SV/SL型液控單向閥外形尺寸圖（板式連接）
閥型號 | 尺寸/mm | |||||||||||||||||
| B1 | B2 | B3 | B4 | B5 | ΦD1 | H1 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | ||
| SV | 10 | 66.5 | 85 | 40 | 58.5 | - | 20.6 | 42 | 43 | 10 | 80 | 116 | 116 | 18.5 | 21.5 | - | 25.75 | 54.25 |
| 20 | 79.5 | 100 | 55 | 73 | - | 29.4 | 57 | 60.5 | 10 | 95 | 135 | 146 | 17.3 | 20.6 | - | 30.5 | 66.5 | |
| 30 | 97 | 120 | 70 | 92.8 | - | 39.2 | 75 | 84 | 17 | 115 | 173 | 179 | 15.5 | 24.6 | - | 35 | 83 | |
| SL | 10 | 66.5 | 85 | 40 | 58.8 | 7.9 | 20.6 | 42 | 43 | 10 | 80 | 116 | 116 | 18.5 | 21.5 | 21.5 | 25.75 | 54.25 |
| 20 | 79.5 | 100 | 55 | 73 | 6.4 | 29.4 | 57 | 60.5 | 10 | 100 | 140 | 151 | 17.3 | 20.6 | 39.7 | 30.5 | 66.5 | |
| 30 | 97 | 120 | 70 | 92.8 | 3.8 | 39.2 | 75 | 84 | 17 | 125 | 183 | 189 | 15.5 | 24.6 | 59.5 | 35 | 83 | |
注：1.尺寸L4只適用于開啟壓力1或2的閥。
2.尺寸L5只適用于開啟壓力3的閥。
連接底板
| 通徑/mm | 10 | 20 | 30 |
底 板 型 號 | G460/1 G461/1 | G412/1 G413/1 | G414/1 G415/1 |
更多北京華德系列液壓閥產品請聯系榆次液壓商城：0354-2666867、15582418668
