| 加工定制 | 否 | | 材質 | 鑄鋼 | | 連接形式 | 法蘭 | | 公稱通徑 | DN65（mm） | | 適用介質 | 蒸汽,氮氣,水,弱酸堿介質,氨氣,油品 | | 壓力環境 | 常壓 | | 工作溫度 | 常溫 | | 流動方向 | 單向 | | 驅動方式 | 氣動 | | 零部件及配件 | 執行器 | | 形態 | 柱塞式 | | 類型(通道位置) | 直通式 | | 標準 | 國標 | | 密封形式 | 硬密封型 | | 規格 | DN 15-DN 350 | | 品牌 | 溫州卓祥 | | 型號 | ZJHQ |

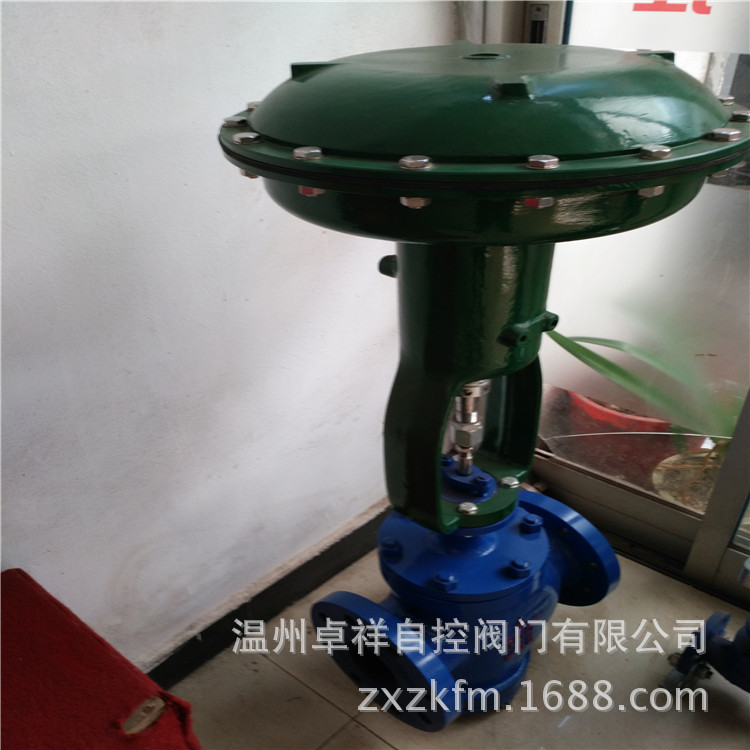

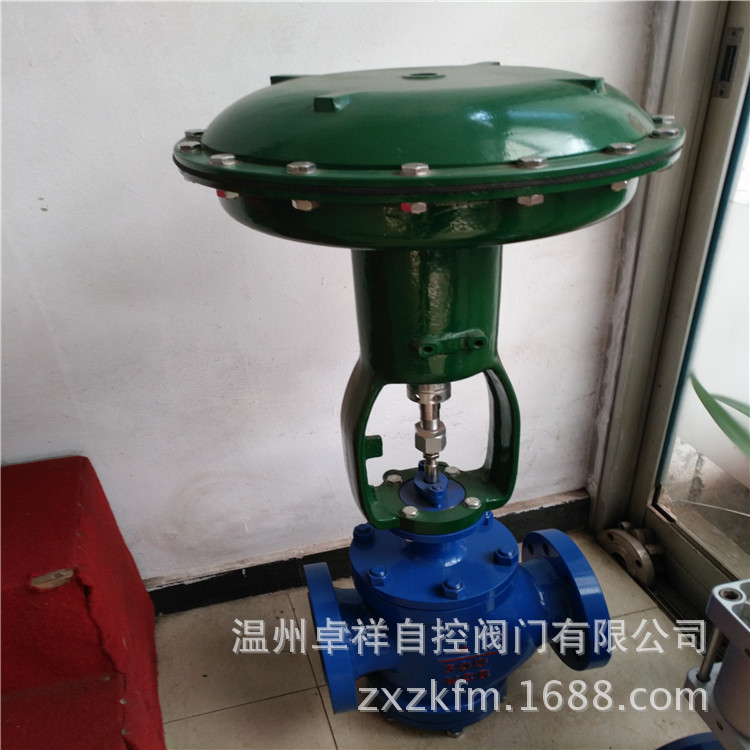

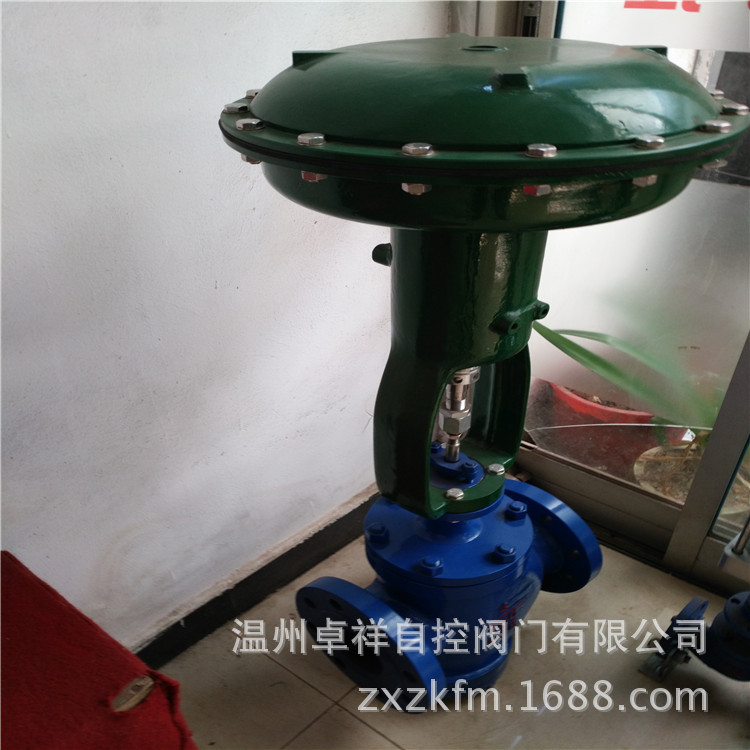

| 產品名稱： | 氣動三通調節閥 | | 產品型號： | ZJHQ、ZJHX | | 產品口徑： | DN25-300 | | 產品壓力： | 0.6~10.0Mpa | | 產品材質： | 鑄鋼、不銹鋼、合金鋼等 | | 產品簡介： | 制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。卓祥閥門有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質閥門。 | | 聯系電話： | 0577-67997852 | ![]() 產品詳情 | ZJHX（Q）氣動三通調節閥有合流和分流兩種結構形式。閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向,三通閥在某些場合可以替代兩個二通閥和一個三通接管而等到廣泛應用常用于熱交換器的兩相調節，也可用于簡單的配比調節。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于80mm和壓。差較大的分流場合，不能互換使用。 氣動三通調節閥概述
ZJHQ、ZJHX氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。
本系列產品有三通合流及三通分流兩種。公稱壓力有PN16、40、64；公稱通徑范圍DN25—300。適用流體溫度由-60℃至+450℃。泄漏量標準為Ⅳ級。流量特性有直線、拋物線兩種。
主要零件材料及推薦使用溫度范圍| 零件名稱 | 材料 | 溫度范圍 | 閥 體
上下閥蓋 | HT200 | -20～200℃ | | ZG230-450 | -40～450℃ | | ZG1Cr18Ni9Ti | -250～550℃ | | 閥芯、閥座、閥桿 | 1Cr18Ni9 | -250～550℃ | | 密封墊 | 橡膠石棉板 | | | 不銹鋼纏繞墊 | | | 填料 | 聚四氟乙烯 | | | 上下膜蓋 | A3鋼板 | | | 膜片 | 35CrMoA | | | 35、A3 | | | 支架、頂盤 | HT200 | | | 壓縮彈簧 | 60Si2Mn | | | 波紡薄膜 | 5806膠夾480D尼龍66網眼布 | |
| |
主要技術參數和性能指標
1、調節機構主要技術參數
| 閥座直徑mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 分流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 額定流量
系數kv | 合流 | 8.5 | 13 | 21 | 34 | 52 | 85 | 125 | 210 | 340 | 535 | 800 | 1260 | | 分流 | 25 | 32 | 40 | 50 | 65 | 85 | 125 | 210 | 340 | 535 | 800 | 1260 | | 公稱壓力MPa | 1.6 4.0 6.4 | | 行 程mm | 16 | 25 | 40 | 60 | 100 | | 流量特性 | 直線 | | 介質溫度℃ | -20～200、-40～+250(常溫型)、-40～315（中溫型） | | 法蘭尺寸 | 鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59 | | 法蘭型式 | 法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式 | | 閥體材質 | HT200,ZG230-450、ZG1Cr18Ni9 | | 閥芯材質 | 1Cr18Ni9 | | 上閥蓋型式 | 普通式（常溫型），熱片式（中溫型） | | 可調比 | 30:1 | | 氣源接頭 | M16×1.5 |
2、執行機構主要技術參數
| 型 號 | ZHA(B)-3 | ZHA(B)-4 | ZHA(B)-5 | ZHA(B)-6 | | 有效面積cm2 | 400 | 630 | 1000 | 1600 | | 行 程mm | 16.25 | 40 | 60 | 1000 | | 彈簧范圍KPa | 20～100；40～200、20～60、60～100、80～240 |
3、性能指標
| 項目 | 不帶定位器 | 帶定位器 | | 基本誤差％ | ±6 | ±1.5 | | 回差％ | 5 | 1.5 | | 死區％ | 4 | 0.6 | | 始終點偏差％ | 氣關 | 始點 | ±2.5 | ±1.5 | | 終點 | ±6.0 | | 氣開 | 始點 | ±6.0 | | 終點 | ±2.5 | | 額定行程偏差％ | ±2.5 | | 允許泄漏量L/h | 10-3×閥額定容量 |
注：一般均應帶定位器
4、允許壓差
供氣壓力
| 彈簧壓力
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 0.14MPa | 20-100 | 1220 | 750 | 500 | 300 | 300 | 200 | 120 | 120 | 80 | 50 | 50 | 25 |
可配附件：定位器 手輪機構 空氣過濾減壓器等。 外形尺寸: ![]()
ZJHQ氣動薄膜三通調節閥(合流) | ![]()
ZJHX氣動薄膜三通調節閥(分流) |
| 公通徑(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | L(mm) | PN1.6MPa | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 635 | 720 | | PN4.0MPa | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 660 | 740 | | PN6.4MPa | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 670 | 770 | | H1(mm) | PN1.6MPa | 140 | 150 | 160 | 180 | 200 | 220 | 220 | 256 | 278 | 322 | 540 | 612 | | PN4.0MPa | 150 | 160 | 170 | 190 | 220 | 232 | 256 | 295 | 313 | 372 | 540 | 612 | | PN6.4MPa | 160 | 170 | 180 | 200 | 220 | 242 | 266 | 300 | 318 | 382 | 540 | 612 | | H(mm) | 普通型 | 435 | 441 | 465 | 480 | 584 | 585 | 575 | 762 | 772 | 792 | 1203 | 1234 | | 散熱片型 | 565 | 571 | 595 | 610 | 631 | 748 | 738 | 961 | 971 | 989 | 1525 | 1554 | | D(mm) | 285 | 360 | 470 | | 重量(KG) | 72 | 75 | 81 | 88 | 135 | 158 | 190 | 262 | 322 | 450 | 550 | 60 |
|
|
|
