微深節能板坯庫三維物流跟蹤系統：格雷母線定位技術應用

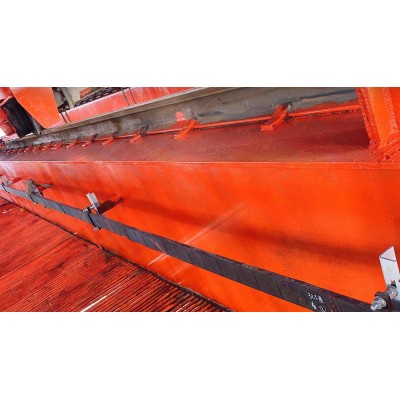

板坯庫作為鋼鐵聯合企業連接煉鋼與軋鋼的緩沖環節，其作業特點是多臺行車在同一個大跨度庫房?jī)?nèi)同時運行，需要吊運不同規格、不同爐次的板坯至指定垛位。傳統管理方式依賴地面人員目測和行車工手動記錄，容易出現板坯號識別錯誤或堆放位置偏差。微深節能將格雷母線高精度位移測量系統引入板坯庫三維物流跟蹤，沿行車大車運行軌道鋪設格雷母線，同時在小車軌道方向配置另一組定位母線，通過兩套獨立的位置檢測通道分別獲取大車和小車的坐標，再結合吊具起升高度檢測，共同構成行車吊運點的三維空間坐標，實現每一塊板坯從入庫到出庫的全流程位置追蹤。

針對板坯庫現場的大型行車設備特點，格雷母線系統提供了較好的偏擺容差能力。行車在加速、減速及制動過程中，吊具及板坯會產生明顯擺動，天線箱隨之發生位移。系統允許天線箱相對于母線有±50毫米的上下偏擺和±80毫米的左右偏擺，在此范圍內仍能保持5毫米以內的定位精度。母線本體采用PVC橡膠或尼龍加纖合成材質，防護等級達到IP69，可抵御板坯庫常見的氧化鐵皮粉塵和行車軌道潤滑油脂污染。天線箱與母線之間保持50至300毫米的非接觸間隙，即便行車大車車輪存在輕微磨損導致軌道行駛偏差，檢測系統也不會受到機械干涉或磨損影響。

在物流跟蹤邏輯上，格雷母線同時承載位置檢測與數據通信功能。地面jie碼器實時解算行車大車和小車的位置，配合高度編碼器給出的起升數據，控制系統可判斷吊具下方是否有板坯以及當前吊運的目標垛位。當行車工完成一次吊運操作后，系統自動將板坯編號與其被放置的三維坐標關聯，更新庫位電子地圖。出庫時，系統根據銷售計劃調取指定板坯的存儲位置，引導行車直接前往對應垛位進行吊出。這一過程中，格雷母線提供的連續位置檢測無盲區特性尤為重要，因?yàn)樾熊囋诳玳g轉移或避讓其他車輛時可能經過多個垛位區間，系統需全程保持位置跟蹤能力。

實際應用中，該系統支持地面檢測和車上檢測兩種部署方式。地面檢測模式將定位運算單元布置在控制室，便于與庫區管理系統集中對接；車上檢測模式則使行車自身具備獨立的定位解算能力，適合需要行車之間進行避讓協同的復雜作業場景。系統提供RS485、PROFINET及以太網等多種通訊接口，可接入板坯庫原有的倉儲管理系統。操作人員在上位機界面中可以查看每塊板坯所在的垛位坐標、入庫時間和爐次信息，出庫時系統自動推薦吊運路徑，減少行車空駛距離。這種基于格雷母線的三維定位方式，使板坯庫逐步從人工管理向信息化管理過渡。
