| 加工定制 | 是 |
| 材質 | 黃銅 |
| 連接形式 | 內螺紋 |
| 公稱通徑 | DN50（mm） |
| 適用介質 | 水,蒸汽,油品 |
| 壓力環境 | 常壓 |
| 工作溫度 | 常溫 |
| 流動方向 | 單向 |
| 驅動方式 | 電子 |
| 零部件及配件 | 執行器 |
| 形態 | 旋塞式 |
| 類型(通道位置) | 直通式 |
| 標準 | 國標 |
| 密封形式 | 硬密封型 |
| 規格 | DN50 |
| 品牌 | 上明 |
| 型號 | VB7200-16T-50 |

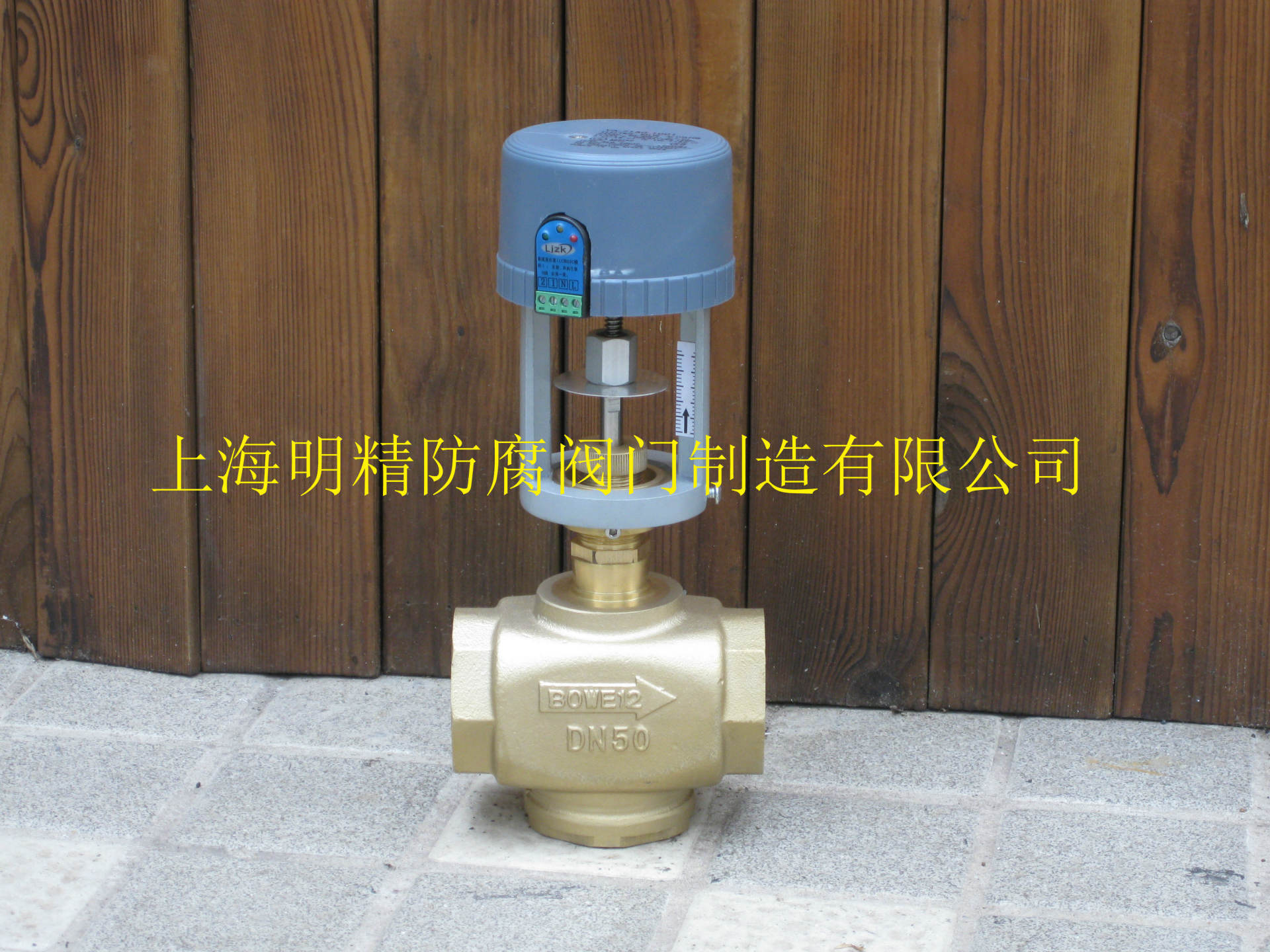

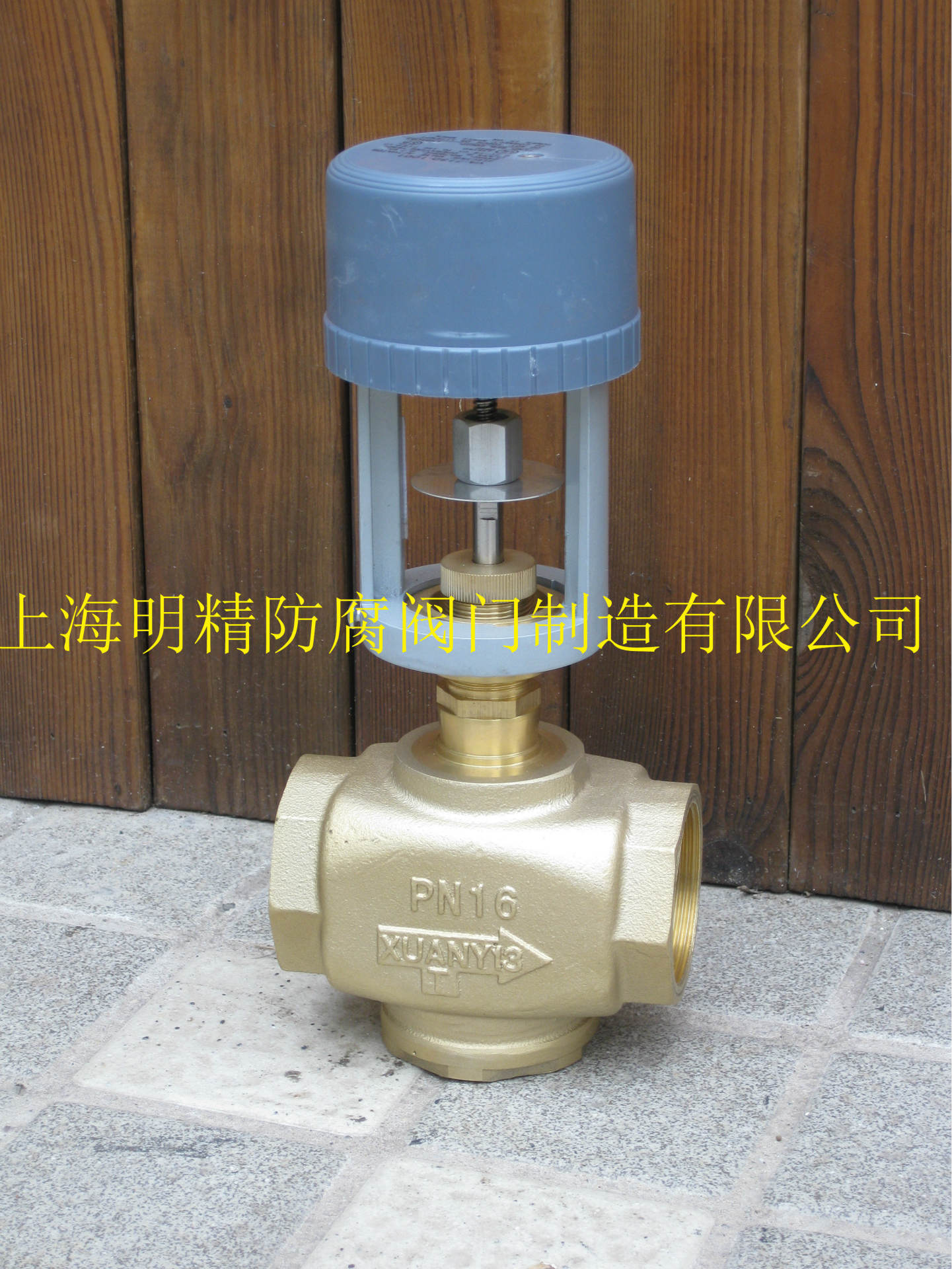

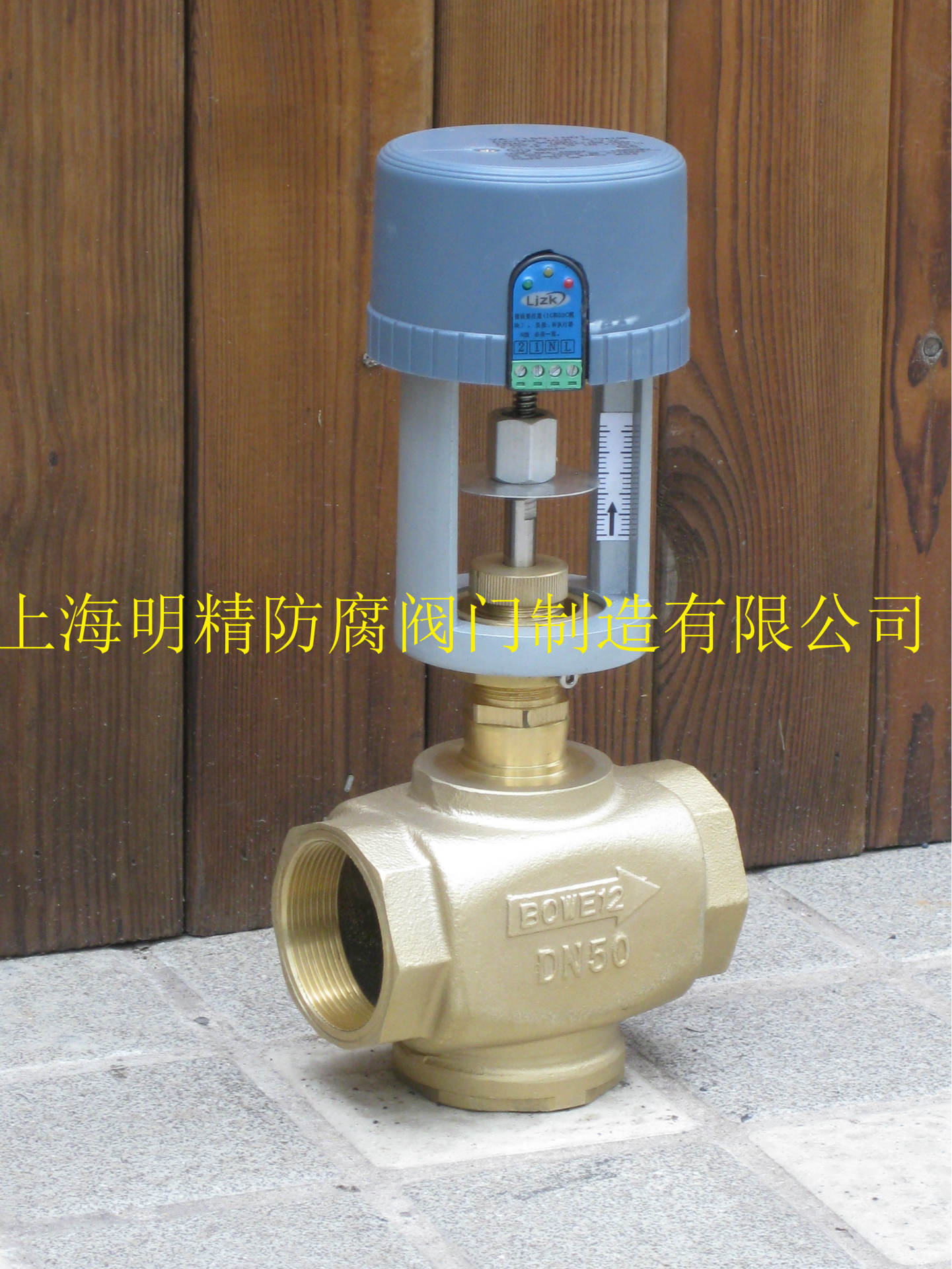

一、產品說明：
上明牌VB-7200系列鑄銅二能閥、三通閥配以電子驅動控制裝置后，能調節蒸汽或水在采暖、通風以及空調系統中的流量，廣泛用于中央調系統中。
二、二通閥性能參數 表1：
| 型號 | 口徑（ND） | 流量系數 （Kv） | **大壓差 （MPa） | 閥桿行程 |
| VB-7200-25 | 25 | 8 | 0.2(1.0) | 15 |
| VB-7200-32 | 32 | 16 | 0.2(0.75) | 19 |
| VB-7200-40 | 40 | 25 | 0.2(0.5) | 19 |
| VB-7200-50 | 50 | 40 | 0.2(0.3) | 22 |
| VB-7200-65 | 65 | 63 | 0.2(0.2) | 22 |
三、三通閥性能參數 表2：
| 型號 | 口徑（ND） | 流量系數 （Kv） | **大壓差 （MPa） | 閥桿行程 |
| VB-7300-25 | 25 | 8 | 0.2(1.0) | 15 |
| VB-7300-32 | 32 | 16 | 0.2(0.75) | 19 |
| VB-7300-40 | 40 | 25 | 0.2(0.5) | 19 |
| VB-7300-50 | 50 | 40 | 0.2(0.3) | 22 |
| VB-7300-65 | 65 | 63 | 0.2(0.2) | 22 |
四、二通閥主要外型尺寸 表3
| 型號 | 連接螺紋 | A | B | C |
| VB-7200-25 | G1 | 110 | 62 | 114 |
| VB-7200-32 | G11/4 | 120 | 68 | 118 |
| VB-7200-40 | G11/4 | 130 | 71 | 121 |
| VB-7200-50 | G2 | 145 | 77 | 127 |
| VB-7200-65 | G21/4 | 175 | 83 | 134 |
五、三通閥主要外型尺寸 表4
| 型號 | 連接螺紋 | A | B | C |
| VB-7300-25 | G1 | 110 | 81 | 114 |
| VB-7300-32 | G11/4 | 120 | 84 | 118 |
| VB-7300-40 | G11/4 | 130 | 85 | 121 |
| VB-7300-50 | G2 | 145 | 96 | 127 |
| VB-7300-65 | G21/4 | 175 | 104 | 134 |
訂貨須知：
一、①VB-3000系列螺紋電動閥產品名稱與型號②VB-3000系列螺紋電動閥口徑③VB-3000系列螺紋電動閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定明精公司的VB-3000系列螺紋電動閥型號，請按VB-3000系列螺紋電動閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的明精閥門專家為您審核把關。
