產品名稱：ZDLN電子式電動雙座調節閥
產品型號：ZDLN
產品特點：電子式電動雙座調節閥平衡力小、允許壓差大、流通能力大等特點。
一、產品概述：
ZDLN電子式電動雙座調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。
雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄漏要求不嚴、壓差較大的干凈介質場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
二、主要技術參數：
公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 |
閥座通徑mm | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數kv | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | 2700 |
公稱壓力(MPa) | 0.6,1.6， 2.5， 4.0， 6.4 |
行程 | 10 | 16 | 25 | 40 | 60 | 100 |
流量特性 | 直線，等百分比，快開 |
工作溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ |
法蘭尺寸 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產 |
閥體材質 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
閥芯材質 | 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
閥體型式 | 直通雙座鑄造球型閥 |
上閥蓋型式 | 普通式（常溫），熱片式（中溫），長頸式（低溫） |
閥體允許壓差 | ≤公稱壓力 | 4.0 | 3.4 | |
配用電動執
行機構型號 | PSL | PSL-201 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL325 |
361L | 361LSA-08
| 361LSA-20 | 361LSB-30 | 361LSB-50 | 361LSC-65 | 361LSC-99 |
防爆型 | 361LXA-20 | 361LXB-30 | 361LXB-50 | |
注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定；
2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。
三、ZDLN電子式電動雙座調節閥性能：
1、執行機構主要技術參數
型號 | 額定輸出力N | 速度mm/s | 技術參數 |
PSL | 361L | PSL | 361L | PSL | 361L | PSL | 361L |
201 | 361LSA-08
361LXA-08 | 1000 | 800
800 | 0.25 | 4.2
4.2 | 電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
| 電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄 |
202 | 361LSA-20
361LXA-20 | 2000 | 2000
2000 | 0.50 | 2.1
2.1 |
204 | 361LSB-30
361LXB-30 | 4500 | 3000
3000 | 0.50 | 3.5
3.5 |
208 | 361LSB-50
361LXB-50 | 8000 | 5000
5000 | 1.00 | 1.7
1.7 |
312 | 361LSC-65 | 12000 | 6500 | 0.60 | 2.8 |
325 | 361LSC-99 | 25000 | 10000 | 1.0 | 2.0 |
2、 ZDLN電子式電動雙座調節閥性能指標：
項目 | 指標值 |
基本誤差％ | 配3610L±2.5； 帶定位器 ±1.0 |
回差％ | 配361L ±2.0； 配PSL±1.0 |
死區％ | 1.0 |
始終點偏差％ | 電開 | 始點 | ±2.5 |
終點 | ±2.5 |
電關 | 始點 | ±2.5 |
終點 | ±2.5 |
可調范圍 | 50：1 |
額定行程偏差％ | 2.5 |
泄量量L/H | 符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3 |
3、 ZDLN電子式電動雙座調節閥允許壓差：
公稱通徑 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
閥座直徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
執行機構 | 允許壓差△P（MPa） |
配PSL | PSL202 | 6.4 | 6.4 | 6.4 | 5.1 | | | | | | | | |
PSL204 | | | | | 6.4 | 6.4 | 5.62 | | | | | |
PSL208 | | | | | | | | 6.4 | 5.31 | 3.97 | | |
PSL320 | | | | | | | | | | | 6.4 | 4.14 |
配361L | 361LSA-20 | 6.4 | 6.4 | 6.4 | 6.4 | | | | | | | | |
361LSB-50 | | | | | 6.4 | 6.4 | 6.25 | | | | | |
361LSC-65 | | | | | | | | 6.4 | 4.23 | 3.23 | | |
361LSC-99 | | | | | | | | | | | 3.31 | 2.07 |
注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

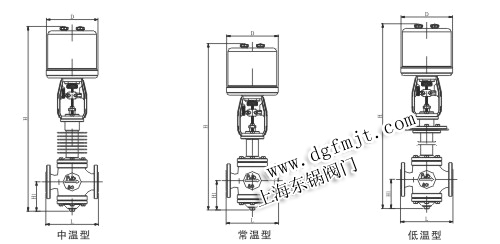

四、ZDLN電子式電動雙座調節閥外形尺寸： 單位
公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L(mm) | PN1.6MPa | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
PN4.0MPa | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 740 | 805 |
PN6.4MPa | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 |
H1(mm) | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 |
配PSL | H(mm) | 普通型 | 907 | 910 | 955 | 960 | 1112 | 1122 | 1134 | 1213 | 1223 | 1265 | 1813 | 1889 |
散熱片型 | 1037 | 1040 | 1085 | 1090 | 1275 | 1285 | 1297 | 1412 | 1422 | 1464 | 1058 | 2134 |
D(mm) | 176 | 225 |
重量(KG) | 22.5 | 24.5 | 35.5 | 39.5 | 72 | 85 | 122 | 181 | 237 | 378 | 680 | 840 |
配361L | H(mm) | 普通型 | 670 | 673 | 840 | 845 | 1037 | 1047 | 1059 | 1293 | 1303 | 1345 | 1538 | 1614 |
散熱片型 | 800 | 803 | 970 | 975 | 1200 | 1210 | 1222 | 1492 | 1502 | 1544 | 1783 | 1859 |
D(mm) | 225 | 310 |
重量(KG) | 30 | 32 | 51 | 55 | 87 | 100 | 137 | 194 | 250 | 391 | 720 | 880 |
五、訂貨須知：
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:
1.公稱通徑、額定流量系數KV；
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；
3.閥作用形式(電-關式或電-開式)；
4.流量特性；
5.閥前、閥后壓力；
6.閥體、閥芯材料；
7.輸入信號；
8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
