管式纏繞換熱器是工業換熱系統中常用的結構化節能換熱設備，依托螺旋纏繞管束結構替代傳統直管排布模式，優化流體換熱條件，廣泛應用于市政供熱、化工工藝、余熱回收、油氣處理、輕工制造等領域，可完成介質升溫、降溫、冷凝與熱能回收等常規作業，適配各類連續化工業與民用換熱工況。

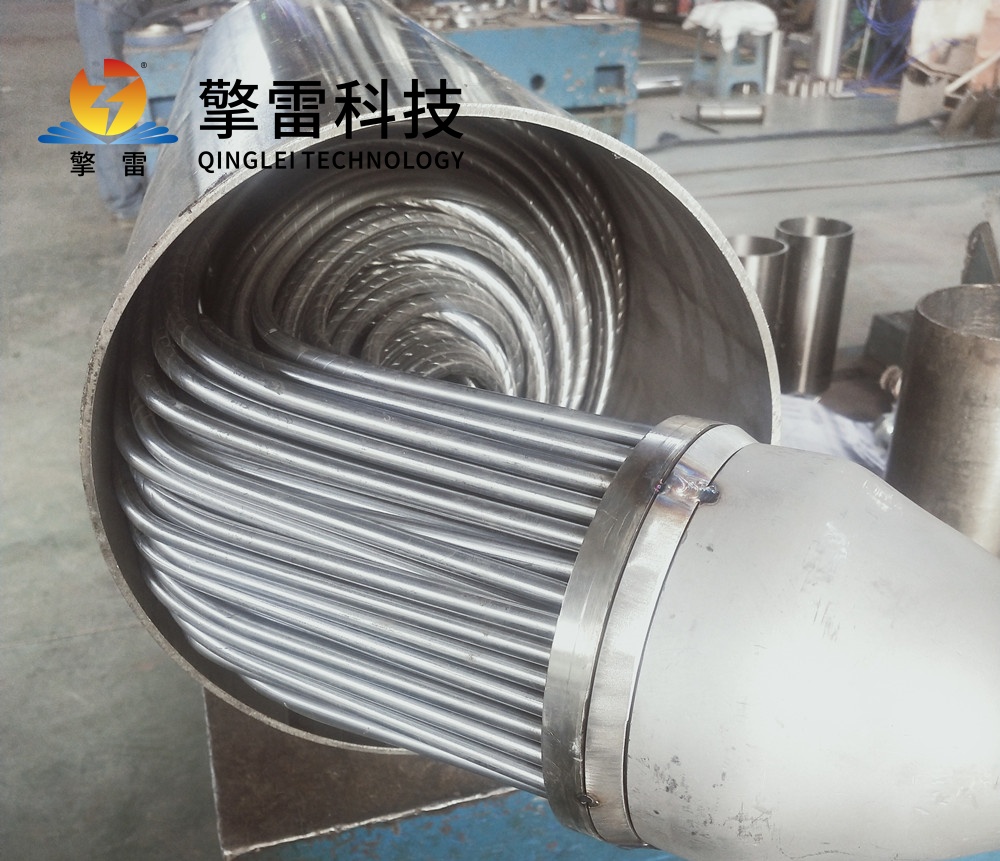

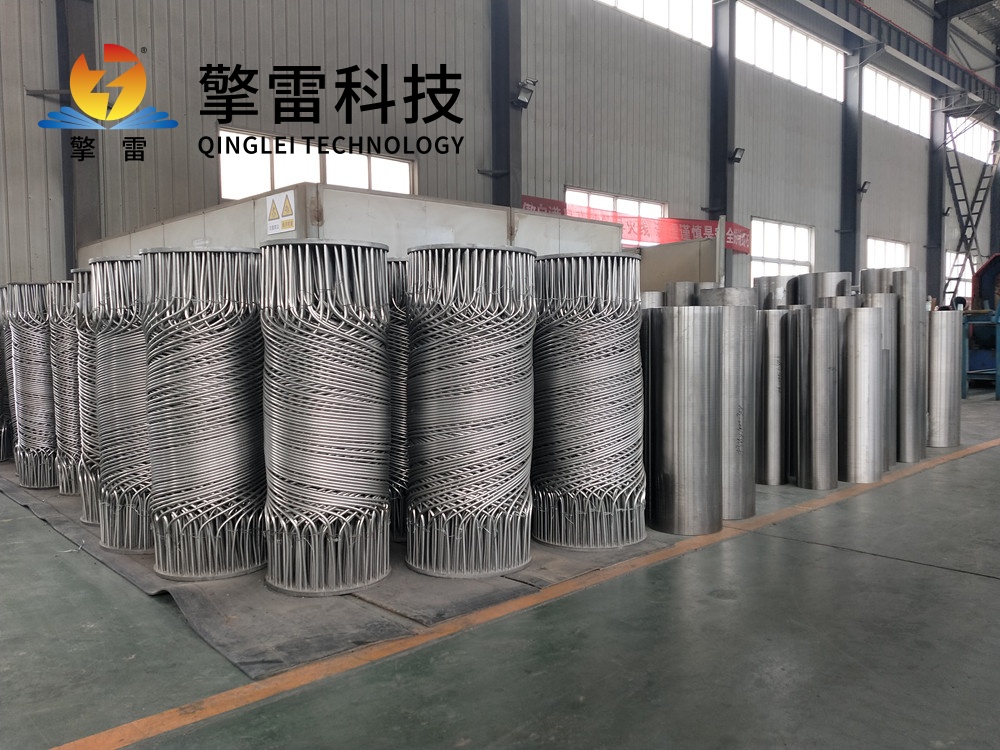

該設備整體采用管殼式結構布局，主要由承壓殼體、中心支撐筒、多層纏繞換熱管、管板、折流結構及密封封頭組成。設備核心管束以中心筒為骨架，管材分層交叉螺旋纏繞，層間預留均勻間隙，形成相互獨立的管程與殼程流通通道。整體結構集成度高，布局緊湊，有效提升空間利用率，可適配機房場地有限的安裝場景，現場管路對接與設備布設較為便捷。

設備采用間壁式逆向換熱原理運行，冷熱流體分別在管程和殼程反向流動。流體在螺旋彎曲流道內持續改變運動方向，始終保持較強湍流狀態，有效打破管壁流體層流底層，降低傳熱熱阻，提升整體傳熱效率。流體在設備內部分布均勻，換熱梯度平緩，介質輸出溫度波動小，能夠適配生產與供熱系統的常規負荷波動，保障工況穩定運行。

管式纏繞結構具備良好的機械性能，多層管束交叉纏繞的排布方式讓整體受力均勻，結構剛度充足，設備運行過程振動幅度小，運行狀態平穩，可適配長時間不間斷的連續生產模式。設備內部無明顯介質滯留死角，流道通暢順滑，雜質與污垢沉積速度平緩，可適配清水、導熱油、輕質工藝流體、常規工藝氣體等多種介質。

設備密封體系設計合理，管程與殼程介質相互隔離，減少介質串流、滲漏與摻混等問題，提升系統運行安全性。設備耐溫、承壓參數適配多數中低溫、中低壓工業工況，運行過程故障發生率較低，長期運行穩定性良好。

日常運維環節操作簡便，設備拆裝結構簡單，工作人員可通過在線循環沖洗、高壓水洗等方式清理管壁微量沉積物，緩解換熱衰減問題。設備零部件標準化程度高，檢修更換便捷，能夠縮短停機時長，保障生產線與供熱系統連續運行，控制長期運維成本。
