加工定制	是
材質	不銹鋼
連接形式	法蘭
公稱通徑	100（mm）
適用介質	水,蒸汽
壓力環境	高壓
工作溫度	高溫
流動方向	雙向
驅動方式	電磁,電子
零部件及配件	配件
形態	蝶式
類型(通道位置)	二通式
標準	國標
密封形式	硬密封型
規格	100
品牌	閩嘉閥門
型號	ZMA（B）S高壓氣動角形調節閥

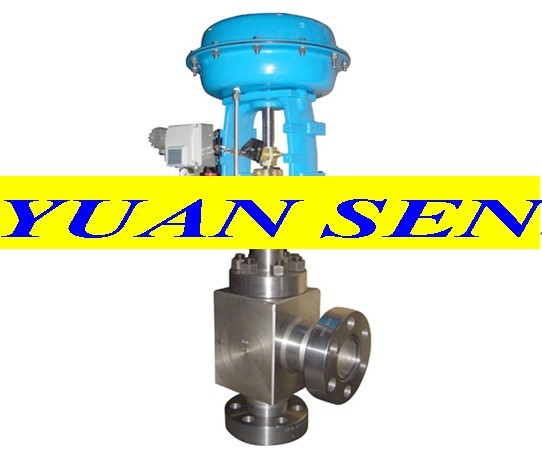

ZMA（B）S氣動薄膜高壓角型調節閥概述

ZMA（B）S氣動薄膜高壓角型調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分?jǐn)倝翰睿瑴p少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。 ZMA（B）S氣動薄膜高壓角型調節閥

公稱通徑	20				25	40		50	65	80	100	150		200	250	300
閥座直徑	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
可調范圍	30：1
公稱壓力	標準產品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa
閥芯形式	單座柱塞型閥芯
流量特性	直線、等百分比
工作溫度	普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準	符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產

ZMA（B）S氣動薄膜高壓角型調節閥允許壓差

公稱通徑 DN（mm）	PN320	6			10					15					25						32			40		50		65		80		100
	PN220
閥座直徑		3	4	6	4	6	7	8	10	6	7	8	10	12	7	8	10	12	16	20	16	20	30	20	38	30	50	38	65	50	80	65	100
輸入信號 kgf/cm2 （0.2～0.1）		320							200	320			200	80	320		200	80	40	20	80	40	16	4	4	16	4	6	16	25	1	16	0.6
		220											160		220			160	64	40	140	64	25	64	16	25	8	20	6	10	4	6	2.5
輸入信號 kgf/cm2 （0.6～1.8）		320								320									160	100	320	160	64	160	35	64	20	55	16	30	10	16	6
		320								220									200	110	220	200	70	200	45	70	25	70	20	35	14	20	8



ZMA（B）S氣動薄膜高壓角型調節閥主要零件材料

零件名稱	閥體	閥桿	閥芯	閥座	填料	壓縮彈簧	波紋薄膜
材料	40鍛鋼             不銹鋼             鉬二鈦	2Cr13不銹鋼             鉬二鈦	2Cr13或堆             焊鈷鉻鎢             硬質合金	2Cr13或堆             焊鈷鉻鎢             硬質合金	V形             聚四氟乙烯圈	60Si2Mn	丁睛橡膠             夾尼襯里



ZMA（B）S氣動薄膜高壓角型調節閥性能指標

序號	項目		單位	不帶定位器	帶定位器
1	基本誤差		％	±4	±1
2	回差		％	2.5	1
3	死區		％	1.5
