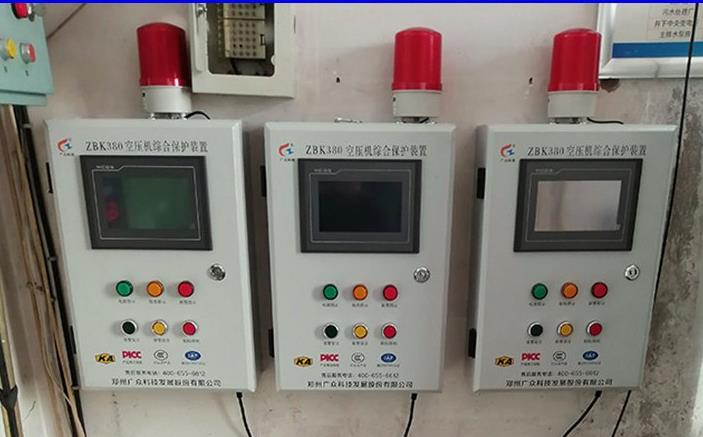

ZBK380安標款斷油保護裝置安裝方案詳解

空壓機作為工業生產及煤礦、化工等領域的關鍵動力設備，其穩定運行直接關系到生產效率與設備安全，而潤滑油路的正常供油是保障空壓機核心部件（如轉子、軸承）潤滑冷卻的關鍵。為避免因油路堵塞、油泵故障等導致的斷油現象，進而引發設備嚴重磨損、燒毀甚至停機事故，需為空壓機加裝斷油保護裝置。該裝置的設計核心的是在完全不改動空壓機原有油路結構、不影響其正常供油功能的前提下，通過在油路關鍵監測節點（如主供油管路、軸承進油口等）加裝高精度油壓傳感器，實現對油路油壓的24小時實時監測。

所加裝的油壓傳感器具備響應迅速、測量精準的特點，能夠持續采集油路中的油壓數據，并將信號實時傳輸至控制單元。當傳感器檢測到油壓低于預設安全閾值時，控制單元會立即觸發報警機制（如聲光報警），同時根據預設程序啟動緊急保護動作（如切斷空壓機電源、停止主機運行），從而及時避免斷油導致的設備損壞。這種“不改動原有系統、精準監測+主動保護”的設計，既保障了空壓機原有油路的穩定性，又大幅提升了設備應對斷油風險的能力，有效延長了空壓機的使用壽命，降低了維護成本與生產中斷的風險。

空壓機斷油保護裝置安裝步驟、傳感器選型及機型適配方案

安裝準備：提前備好適配空壓機機型的斷油保護裝置（含油壓傳感器、控制單元、報警模塊）、專用安裝工具（如管鉗、扳手、密封膠）及絕緣接線材料；停機并切斷空壓機電源，釋放油路殘余壓力，清理油路監測節點周圍的油污、灰塵，確保安裝環境清潔干燥。

傳感器安裝：選擇油路關鍵監測點（主供油管路靠近主機端、軸承進油口或油泵出口），根據管路直徑選用對應規格的安裝接頭，在接頭處纏繞生料帶或涂抹密封膠，用管鉗固定接頭后，將油壓傳感器垂直安裝在接頭上（避免傳感器探頭朝下導致油污堆積），確保安裝牢固、密封良好，無漏油隱患。

線路連接：將傳感器的信號線纜（如4-20mA模擬信號或RS485數字信號線纜）沿空壓機機體固定走向，連接至控制單元的信號輸入端，同時將控制單元與空壓機的主控系統、報警模塊（聲光報警器）及緊急停機回路接線，接線時需區分正負極，做好絕緣處理，避免線路短路或信號干擾。

調試運行：接線完成后，檢查各連接部位無松動，恢復油路壓力；接通電源，啟動空壓機，在控制單元中設置油壓安全閾值（如螺桿式空壓機正常油壓0.2-0.6MPa，閾值可設為0.15MPa）；模擬斷油場景（如關閉供油閥門），測試傳感器是否能精準觸發報警，控制單元是否及時啟動緊急停機，確保裝置各項功能正常。

傳感器選型建議

測量范圍適配：根據空壓機的正常工作油壓選擇傳感器，一般螺桿式空壓機選型范圍0-2MPa，活塞式空壓機0-0.8MPa，確保傳感器測量范圍覆蓋正常油壓的1.2-1.5倍，避免量程不足或過大導致測量精度下降。

精度與響應時間：優先選用精度≤±0.5%FS的傳感器，保證油壓數據采集準確；響應時間需≤50ms，確保及時捕捉油壓突變信號，為保護動作爭取時間。

環境適應性：煤礦、化工等惡劣環境下的空壓機，需選用非防爆型/防爆型傳感器、耐油、耐腐蝕；常溫工況下可選用普通工業級傳感器，降低成本。

信號類型匹配：若空壓機主控系統支持數字信號，選用RS485型傳感器，便于數據傳輸與遠程監控；若為傳統模擬系統，選用4-20mA型傳感器，確保與控制單元兼容。

材質選擇：傳感器接觸油液的部位優先選用304不銹鋼材質，耐磨損、抗腐蝕，延長使用壽命，避免因材質老化導致漏油或測量失效。

不同類型空壓機適配調整方案

螺桿式空壓機：傳感器優先安裝在主機轉子進油口或主供油管路，此處油壓能直接反映核心部件的供油狀態；保護閾值設為0.15-0.2MPa，當油壓低于閾值時，控制單元先觸發卸載動作，3秒內未恢復則切斷主機電源，避免轉子干磨。

活塞式空壓機：油路結構相對簡單，傳感器安裝在曲軸箱進油口或油泵出口；由于活塞式空壓機油壓波動較大，可在傳感器前端加裝緩沖接頭，減少壓力沖擊對測量的影響；保護閾值設為0.1-0.15MPa，報警后立即停機，防止曲軸、連桿軸承燒毀。

離心式空壓機：供油系統壓力較高（正常0.3-0.8MPa），選用量程0-1.6MPa的高壓型傳感器，安裝在增速箱進油口；保護動作調整為“報警+降負荷”，若30秒內油壓未恢復，再執行停機，避免突然停機導致系統壓力驟變。
