| 產品名稱： | 高壓角式截止閥 | 產品型號： | J44Y |
| 公稱通徑： | DN3～DN100 | 結構形式： | 截止式 |
| 公稱壓力： | 16.0MPa～32.0MPa | 連接方式： | 法蘭 |
| 適用溫度： | -29oC～+550oC | 驅動方式： | 手輪、傘齒輪、氣動、電動 |
| 閥體材質： | WCB、鑄鋼、碳鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體、液體 | 生產廠家： | 浙江高川機械科技有限公司 |
產品說明
J44Y高壓角式截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。高壓角式截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。公稱壓力16.0MPa-32.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
產品特點
1、結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長
性能規范
| 公稱壓力 | 16 | 32 | Mpa |
| 殼體試驗 | 24 | 48 |
| 密封試驗 | 17.6 | 35.2 |
| 氣密封試驗 | 0.5-0.7 |
| 適用介質 | C | P | R |
| 水、油品、蒸汽 | 氮氫混合氣 | 堿液、液氨 |
| 適用溫度(℃) | ≤200 |

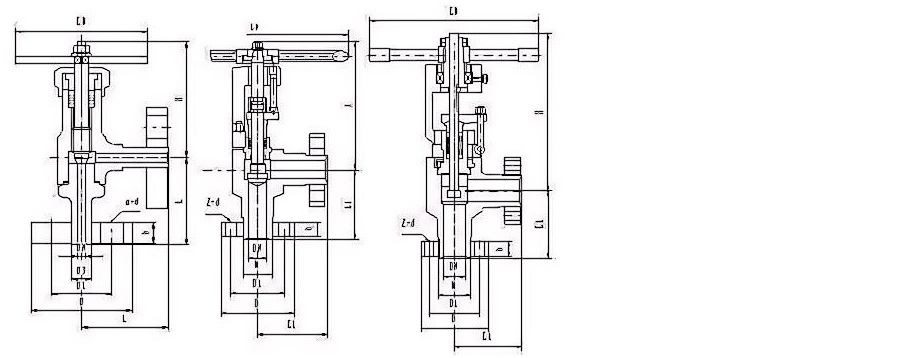

外形結構圖
外形尺寸
| 型 號 | 通徑
DN(mm) | 主要連接尺寸 | 外形尺寸 |
| L | D | D1 | M | D2 | b | Z-фd | LO | H | H1 |
J44H-320
L44H-320 | 3 | 60 | 70 | 42 | M14×1.5 | 10 | 15 | 3-16 | 100 | 71 | 77 |
| 6 | 60 | 70 | 42 | M14×1.5 | 10 | 15 | 3-16 | 150 | 80 | 94 |
J44Y-160
L44Y-160 | 10 | 90 | 95 | 60 | M24×2 | 10 | 20 | 3-18 | 200 | 260 | 275 |
| 15 | 105 | 95 | 60 | M24×2 | 16 | 20 | 3-18 | 200 | 268 | 288 |
J44Y-320
L44Y-320 | 10 | 90 | 95 | 60 | M24×2 | 10 | 20 | 3-18 | 200 | 268 | 275 |
| 15 | 105 | 105 | 68 | M33×2 | 17 | 20 | 3-18 | 200 | 268 | 288 |
J44Y-160
L44Y-160 | 25 | 120 | 102 | 68 | M33×2 | 28 | 20 | 3-18 | 300 | 225 | 245 |
| 32 | 135 | 115 | 80 | M42×2 | 37 | 22 | 4-18 | 300 | 222 | 248 |
| 40 | 165 | 165 | 115 | M52×2 | 47 | 28 | 6-26 | 350 | 265 | 300 |
| 50 | 190 | 165 | 115 | M64×3 | 59 | 32 | 6-26 | 400 | 303 | 345 |
J44Y-320
L44Y-320 | 25 | 120 | 115 | 80 | M42×2 | 35 | 22 | 4-18 | 300 | 225 | 245 |
| 32 | 135 | 135 | 95 | M48×2 | 41 | 25 | 4-22 | 300 | 222 | 248 |
| 40 | 165 | 165 | 115 | M64×3 | 58 | 32 | 6-26 | 350 | 265 | 300 |
| 50 | 190 | 200 | 145 | M80×3 | 70 | 40 | 6-29 | 400 | 303 | 345 |
J44H-160
L44H-160 | 65 | 215 | 200 | 145 | M80×3 | 73 | 40 | 6-29 | 710 | 430 | 490 |
| 80 | 260 | 225 | 170 | M100×3 | 93 | 50 | 6-33 | 810 | 520 | 600 |
| 100 | 290 | 260 | 195 | M125×4 | 115 | 60 | 6-36 | 850 | 595 | 685 |
J44H-320
L44H-320 | 65 | 215 | 225 | 170 | M100×3 | 90 | 50 | 6-33 | 710 | 430 | 490 |
| 80 | 260 | 260 | 195 | M125×4 | 112 | 60 | 6-36 | 810 | 520 | 600 |
| 100 | 290 | 300 | 235 | M155×4 | 130 | 75 | 8-39 | 850 | 595 | 285 |
