| 產品名稱： | 內螺紋鍛鋼截止閥 | 產品型號： | J61H/Y |
| 公稱通徑： | DN15～DN50 | 結構形式： | 截止式 |
| 公稱壓力： | 150LB～2500LB | 連接方式： | 承插焊、焊接、法蘭 |
| 適用溫度： | -29oC～+550oC | 驅動方式： | 手輪 |
| 閥體材質： | 鍛鋼A105、A182、F304、F316 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體 | 生產廠家： | 上海凱利科閥門有限公司 |
產品說明
J11H/Y內螺紋鍛鋼截止閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
設計規范
鋼鍛截止閥制造按API602,BS5352,ANSI/ASME B16.34,試驗與驗收按API 598,標識按照MSS SP-25。
結構型式：
1、全通徑或縮徑
2、結構長度按ANSI/ASME B16.10
3、法蘭按ANSI/ASME B16.5
4、自密封閥蓋
5、明桿帶支架
6、兩端自動調整的填料壓套；
7、本體倒密封
8、整體閥體法蘭
9、對焊端按ANSI/ASME B16.25
10、環連接閥體閥蓋墊片
11、用纏繞式墊片的螺栓型閥蓋、螺紋密封、焊接型閥蓋，或自密封閥蓋
零件材料
| 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM |
| Type A105 | Type F22 | Type F304(L) | Type F316(L) |
| 1 | 閥體 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 墊片 | 316+柔性石墨 | 316夾柔性石墨+PTFE |
| 3 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 | 圓柱銷 | A276 420 | A276 304 |
| 5 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) |
| 6 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 8 | 閥桿螺母 | A276 410 |
| 9 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 10 | 銘牌 | SS |
| 11 | 手輪 | A197 |
| 12 | 填料壓板 | A216 WCB | A351 CF8 |
| 13 | 填料 | Flexible Graphite | PTFE |
| 14 | 閥蓋 | A105 | A276 304 | A182 F304(L) | A182 F316(L) |
| 15 | 閥桿 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 16 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 |
| 適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ |
注意：
1、客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
2、CS=碳鋼；AS=合金鋼；SS=不銹鋼；

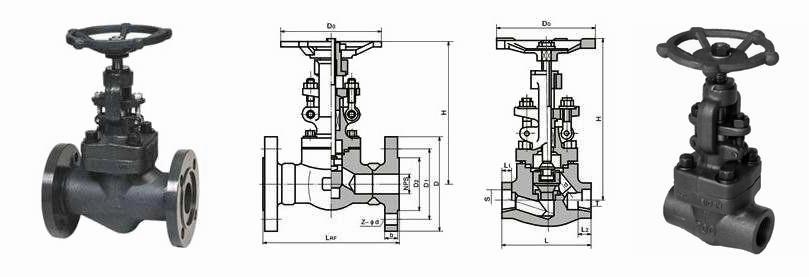

外形結構圖
主要外形尺寸150LB-600LB
| NPS | 1/2" | 3/4" | 1" | 1 1/4" | 11/2" | 2" |
L(RF) （法蘭）
L1（NPT）（內螺紋） | 150Lb | 180 | 117 | 127 | 140 | 165 | 203 |
| 300Lb | 152 | 178 | 203 | 216 | 229 | 267 |
| 600Lb | 165 | 190 | 216 | 229 | 241 | 292 |
| H(開) | 150Lb～300Lb | 166 | 171 | 207 | 240 | 258 | 330 |
| 600Lb | 171 | 207 | 240 | 258 | 330 | 380 |
| W | 100 | 100 | 125 | 160 | 160 | 180 |
| 重量 | 150Lb | RF（法蘭） | 4.5 | 6.9 | 9.8 | 13.5 | 19.5 | 28.0 |
| NPT（內螺紋） | 2.3 | 3.6 | 7.8 | 8.2 | 12.0 | 15.0 |
| 300Lb | RF（法蘭） | 4.8 | 7.7 | 11.0 | 16.8 | 21.2 | 32.6 |
| NPT（內螺紋） | 2.8 | 4.0 | 8.5 | 9.2 | 12.6 | 16.8 |
| 600Lb | RF（法蘭） | 5.6 | 7.8 | 12.5 | 17.0 | 23.5 | 38.8 |
| NPT（內螺紋） | 3.4 | 4.7 | 9.2 | 10.5 | 13.3 | 18.9 |
主要外形尺寸900LB-1500LB
| NPS | 1/2" | 3/4" | 1" | 1 1/4" | 11/2" | 2" |
| L(RTJ) （法蘭） | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
| H(NPT) （內螺紋） | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
| H(開) | 207 | 207 | 240 | 258 | 330 | 355 |
| W | 125 | 125 | 160 | 160 | 180 | 200 |
| 柔性石墨 | RTJ（法蘭式） | 8.0 | 13.2 | 17.4 | 19.0 | 24.5 | 31.0 |
| NPT（內螺紋） | 5.2 | 10.0 | 14.6 | 15.8 | 20.5 | 27.8 |
