| 產品名稱： | 氣動截止閥 | 產品型號： | J641H |
| 公稱通徑： | DN15～DN300 | 結構形式： | 截止式 |
| 公稱壓力： | 1.6MPa～16.0MPa | 連接方式： | 法蘭、焊接 |
| 適用溫度： | -29oC～+550oC | 驅動方式： | 氣動 |
| 閥體材質： | WCB、碳鋼、鉻鉬釩鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體 | 生產廠家： | 浙江高川機械科技有限公司 |
產品說明
J641H氣動截止閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮氣。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。
工作原理
使用壓縮空氣作為動力源的閥門大部分采用遠程控制，由主控室手動或自動觸發動作指令，使進、排氣電磁閥動作，向執行機構內供、排壓縮空氣。壓縮空氣作用在活塞或隔膜上，克服閥門動作的摩擦力和閥桿上的彈簧彈力，從而壓下(對于失氣開閥門)或提起(對于失氣關閥門)閥桿，帶動閥芯上下動作，使閥門打開或關閉。
產品特點
1、雙作用氣缸操作方便、靈活。
2、密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。
3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
4、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
執行標準
| 設計與制造 | GB/T12235 |
| 連接端尺寸 | 結構長度 | GB/T12221 |
| 法蘭尺寸 | /T79 |
| 檢驗與試驗 | /T9092 |
| 材 料 | 碳鋼 | GB/T12229 |
| 不銹鋼 | GB/T12230 |
| 合金鋼 | Q/ZB66 |
| 標 志 | GB/T12220 |
| 供 貨 | /T7928 |
主要零件材料及主要用途
| 閥體 | 閥蓋 | 閥瓣 | 密封圈 | 閥桿 | 填料 | 適用介質 | 適用溫度
(≤℃) |
| WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 |
| ZGlCrl8Ni9Ti | 0Crl8Ni9Ti
Stellite12 | Stellite6 | lCrl8Ni9Ti | PTFE | 硝酸類 | 200 |
| ZGlCrl8Ni2Mo2Ti | CF8M
Stellite12 | lCrl8Ni2Mo2Ti | lCrl8Ni2Mo2Ti | PTFE | 磷酸類、
堿類、混酸 | 200 |
| ZG00Crl7Nil4M02 | CF3M
Stellite12 | Stel1ite6 | 316L | PTFE | 磷酸類、
尿素、甲銨液 | 200 |
| ZGlCr5MO | ZGlCr5MO
Stellite12 | Stel1ite6 | 25Cr2Mo1VA | 柔性石墨 | 水、油品、蒸汽 | 550 |

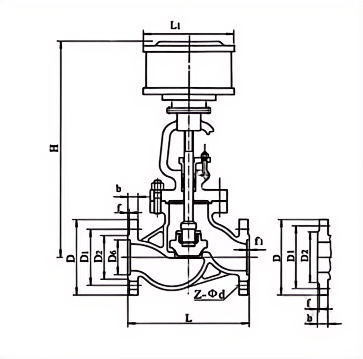

主要外形尺寸
| 公稱壓力PN(MPa) | 公稱通徑DN(mm) | 標準值 | 參考值 |
| L | D | D1 | n | D6 | b | f | f1 | Z-φd | L1 | H |
| 1．6 | 50 | 230 | 160 | 125 | 100 |
| 16 | 3 |
| 4-φ18 | 185 | 645 |
| 65 | 290 | 180 | 145 | 120 |
| 18 | 3 |
| 4-φ18 | 232 | 690 |
| 80 | 310 | 195 | 160 | 135 |
| 20 | 3 |
| 8-φ18 | 232 | 715 |
| 100 | 350 | 215 | 180 | 155 |
| 20 | 3 |
| 8-φ18 | 232 | 770 |
| 125 | 400 | 254 | 210 | 185 |
| 22 | 3 |
| 8-φ18 | 283 | 780 |
| 150 | 480 | 280 | 240 | 210 |
| 24 | 3 |
| 8-φ23 | 283 | 810 |
| 200 | 600 | 335 | 295 | 265 |
| 26 | 3 |
| 12-φ23 | 283 | 967 |
| 250 | 622 | 405 | 355 | 320 |
| 30 | 3 |
| 12-φ25 | 283 | 1143 |
| 300 | 698 | 460 | 410 | 375 |
| 30 | 4 |
| 12-φ25 | 283 | 1292 |
| 2.5 | 50 | 230 | 160 | 125 | 100 |
| 20 | 3 |
| 4-φ18 | 185 | 645 |
| 65 | 290 | 180 | 145 | 120 |
| 22 | 3 |
| 8-φ18 | 232 | 690 |
| 80 | 310 | 195 | 160 | 135 |
| 22 | 3 |
| 8-φ18 | 232 | 715 |
| 100 | 350 | 230 | 190 | 160 |
| 24 | 3 |
| 8-φ23 | 232 | 770 |
| 125 | 400 | 270 | 220 | 188 |
| 28 | 3 |
| 8-φ25 | 283 | 780 |
| 150 | 480 | 300 | 250 | 218 |
| 30 | 3 |
| 8-φ25 | 283 | 810 |
| 200 | 600 | 360 | 310 | 278 |
| 34 | 3 |
| 12-φ25 | 283 | 967 |
| 250 | 622 | 425 | 370 | 332 |
| 36 | 3 |
| 12-φ30 | 283 | 1143 |
| 300 | 698 | 485 | 430 | 390 |
| 40 | 4 |
| 16-φ30 | 283 | 1292 |
| 4．0 | 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-φ18 | 185 | 645 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-φ18 | 232 | 690 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-φ18 | 232 | 715 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4．5 | 8-φ23 | 232 | 770 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4．5 | 8-φ25 | 283 | 782 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4．5 | 8-φ25 | 283 | 875 |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4．5 | 12-φ30 | 283 | 1160 |
