工業級嵌入式17寸工控一體機多串口RS232/485

型號：PPC-DL170D

產品簡介：

PPC-DL170D采用面板嵌入式安裝，只需4顆拉鉤擰緊即可完成，安裝和維護非常簡便；杜絕安裝在控制柜時因現場飛濺的水滴和水蒸汽進入主機，影響設備運行；大面積主動式散熱片將系統內的熱量快速散發，使其能夠適應工業現場惡劣的工作環境；超輕薄且堅固外觀設計，使其成為工業自動化人機界面的首選產品，適合應用于工廠自動化、機械制造、數控設備、紡織機械、鍋爐控制、智能電力設備等上位機控制和監控。

產品特性：

1.前面板采用鋁合金拉絲材料，堅固耐用，具有良好的抗震性和抗沖擊性.

2.安裝方式可選用嵌入式、壁掛式、桌面擺放等方式.

3.前面板設計有亮度調節及電源開頭，方便舒適.

4.整機采用無電纜組裝設計，由雙層集成工控主板疊加組裝而成，有效的克服了在強震、高溫等惡劣條件下的使用

5.電腦供電寬壓在9V-30V之間，出廠配有12V5A電源適配器.

6.內部主板帶有PCI-E接口，可加4G模塊（電信/聯通/移動）、WIFI模塊、GPRS模塊等實現電腦功能升級.

7.整機重量7.5kg

產品參數：

處理器 Intel Ivy 賽揚四核 J1900 2.0GHz or酷睿系列

芯片組 Intel NM70

顯示芯片 集成Intel HD Graphics核芯顯卡

顯示輸出 VGA、內置VGA插針、HDMI、LVDS

內存 1*SO-DIMM，DDR3 1333\1066MHz Memory，內存容量支持8GB

音效 板載Realtek ALC662 HD 音頻控制器

網卡 板載Realtek RT8111E 千兆網卡

存儲 2*SATAⅡ

擴展插槽 2*MINI-PCIE（forM-SATA/WIFI）  1*SIM

USB 4*USB2.0（后置） 4*USB2.0（需擴展）

COM串口 6*COM

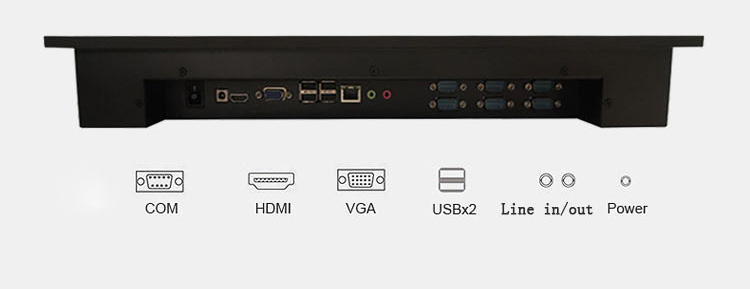

后置I/O接口 4*USB2.0端口、1*VGA端口、1*HDMI端口、1*RJ-45網卡接口、1*DC

1*MIC-IN（麥克）、1*LINE-OUT（音頻輸出）

內部I/O接口 1*30PIN LVDS、1*12PIN VGA插針、1*LPT插針、6*COM/2*COM-SET

1*4PIN SPEAKER、1*6PIN INVERT、2*USB2.0 插針（可擴展4個USB端口）、1*GPIO插針、1*PS/2插針、1*F-PANEL插針、1*CLR_CMOS 清CMOS跳帽、1*AUTO-ON上電自動開機跳帽、2*SATA-PWR插針

工作環境 -40~80℃；0%~95%相對濕度，無冷凝

重量 凈重（kg） 7.5kg

毛重（kg） 8.5kg

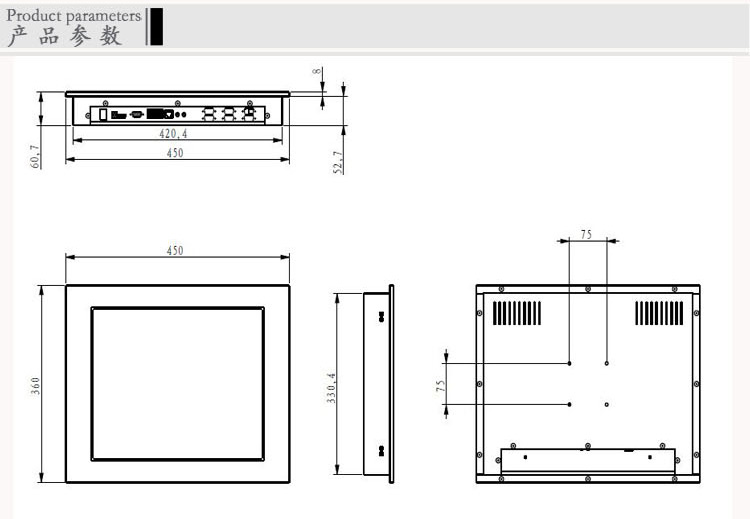

尺寸 總體尺寸（長×寬×厚） 450×360×60.7

安裝尺寸（長×寬） 420.4×330.4

軟件系統支持 WindowsXP、Win7、Win8、Win10、Ubuntu、Centos等

電源支持 DC（直流）12V

LCD 顯示屏 類型 17.0英寸彩色 a-Si TFT-LCD

面板型號 M170EG01VD

分辨率         1280（RGB）×1024

顯示顏色 16.2M  (8-bit)

對比度         1000:1（Typ.）（透射）

可視角度 80/80/80/80(Typ.)(CR≥10)（左/右/上/下）

亮度         350 cd/m2 （Typ.）

響應時間 3.5/1.5（Typ.）（Tr/Td）(ms)

掃描頻率 60HZ

背光類型 LED燈

觸摸屏 類型 5線電阻式（AMT）（注：可自選）

分辨率 連續

光傳導 80％

控制器 USB 接口

耐久性（觸摸次數） 3500萬次

相對濕度 10~95％@ 40℃，非凝結

沖擊 10 G 峰值加速度 （11毫秒，間隔）

振動 10 G

企業資質認證 CE，FCC，ROHS
